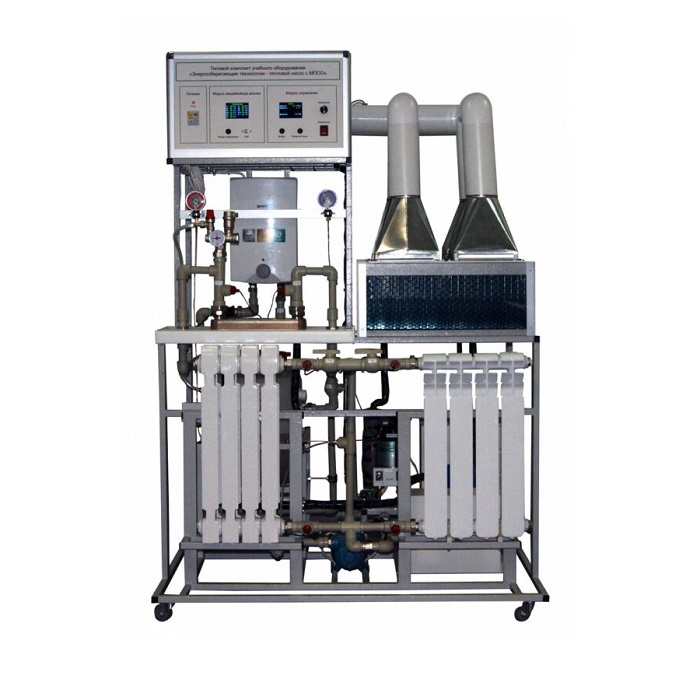

Установка "Энергосберегающие технологии-Тепловой насос с МПСО"
Учебное оборудование предназначено для исследования теплового насоса и его эффективности в системах отопления, горячего водоснабжения и вентиляции.
Учебный стенд предназначен для исследования теплового насоса и его эффективности в системах отопления, горячего водоснабжения и вентиляции.
К учебному лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
Каркас учебного стенда выполнен из алюминиевого профиля. Учебный стенд состоит из блока управления и силового агрегата.
В состав изделия входят тепловой насос, электрический водонагреватель-накопитель, два радиатора отопления (алюминиевый и чугунный), расширительный бачок, трубопроводы, группа безопасности, гребёнка на пять отводов, вентили для изменения направлений движения теплоносителя, вентиль для заполнения системы, вентили для подключения датчиков температуры, канальный подогреватель приточного воздуха с регулятором мощности и датчиком температуры, система измерений.
Система измерения состоит из электронных электросчётчика и теплосчётчика.
Теплосчётчик позволяет измерить температуру теплоносителя на входе и выходе исследуемого контура, а так же количество выработанной и затраченной теплоты. В состав системы измерений установки входит также система измерений теплового насоса, тип которого согласовывается с заказчиком.
Теплоноситель в учебном стенде - вода либо антифриз для систем отопления.
Для удобства на панели системы управления изображена функциональная схема установки.
Тип теплового насоса дополнительно оговаривается с заказчиком, и выбирается только из предложенных вариантов поставщика.
Лабораторные работы:
- Изучение теплового насоса. Возможности, порядок включения, выключения, режимы работы, технические характеристики.
- Определение эффективности теплового насоса.
- Определение тепловой мощности теплового насоса.
- Исследование эффективности теплового насоса при различных заданных температурах горячей воды.
- Исследование эффективности теплового насоса при различных температурах окружающей среды.
- Исследование эффективности работы теплового насоса с различными видами радиаторов.
