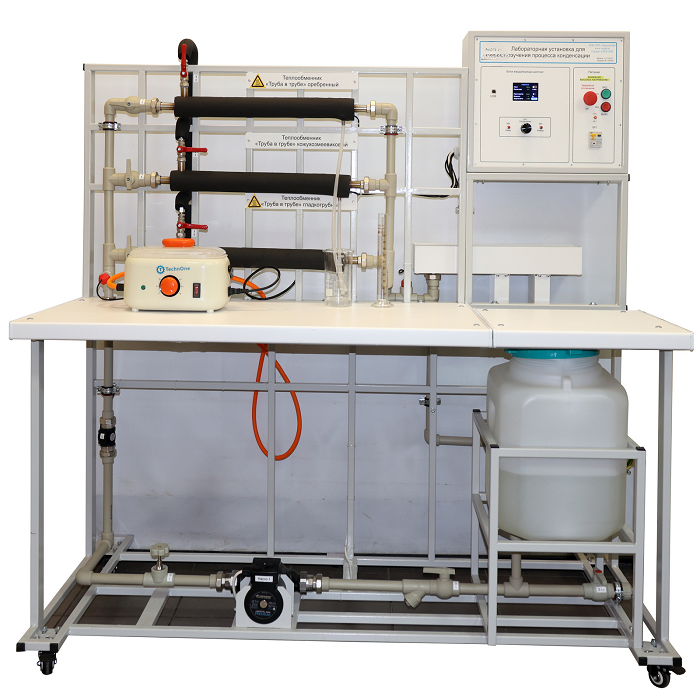

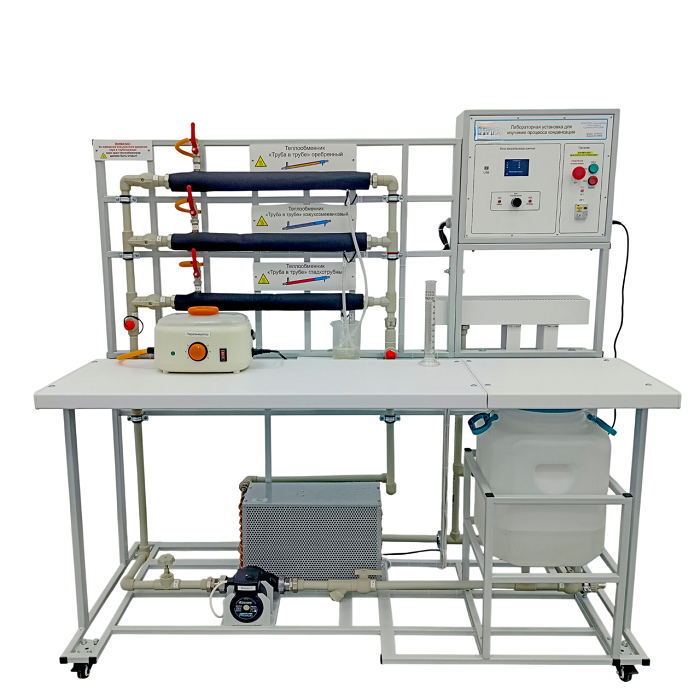

Лабораторная установка для изучения процесса конденсации

Производитель: Россия

721 220 руб.

Кол-воВ корзину

Получить ТЗ и КП

Сравнить

Отложить

Доставляем товары в любую точку России, в том числе в новые регионы, а также в Республику Беларусь, Киргизию, Казахстан, Армению

Доставка до терминалов ТК: СДЭК, Кит, ПЭК, Деловые линии, Почта России

В пределах Екатеринбурга отправляем собственным транспортом

Минимальная сумма заказа
100 000 Р

Для государственных учреждений
100% оплата по факту получения оборудования
30/70% авансовый платеж

Для коммерческих юридических лиц
100% предоплата

ОписаниеКомплектацияХарактеристикиАналог

Лабораторный установка для изучения процесса конденсации предназначен для проведения лабораторных и практических работ по изучению процесса конденсации на одиночных горизонтальных трубах (гладкой и оребренной).

Выполнение лабораторных и практических работ способствует лучшему усвоению теоретического курса, приобретению практических основ.

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, гидравлическая система.

Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета. Лицевая панель выполнена из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.

Вся гидравлическая система выполнена из полипропиленового трубопровода.

В состав гидравлической системы входят следующие устройства:

Парогенератор
Теплообменный аппарат, конденсатор типа «труба в трубе» гладкотрубный
Теплообменный аппарат, конденсатор типа «труба в трубе» оребренный
Конвектор
Датчик температуры
Накопительный бак для холодной воды
Запорная арматура
Насос циркуляционный

Лабораторные работы:

Изучение процесса конденсации на одиночной гладкой горизонтальной трубе
Определение коэффициента теплоотдачи при конденсации водяного пара на гладкой горизонтальной одиночной трубе
Изучение процесса конденсации на одиночной оребренной горизонтальной трубе
Определение коэффициента теплоотдачи при конденсации водяного пара на оребренной горизонтальной одиночной трубе
Определение коэффициента теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе»
Сравнение коэффициентов теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе» с гладкой и оребренной поверхностью
Изучение процесса конденсации на пучке гладких горизонтальных труб
