Комплект учебного оборудования "Теплотехника жидкости"

Стенд «Теплотехника жидкости» предназначена для проведения лабораторных работ по курсу «Теплотехника» в системе среднего и высшего профессионального образования.

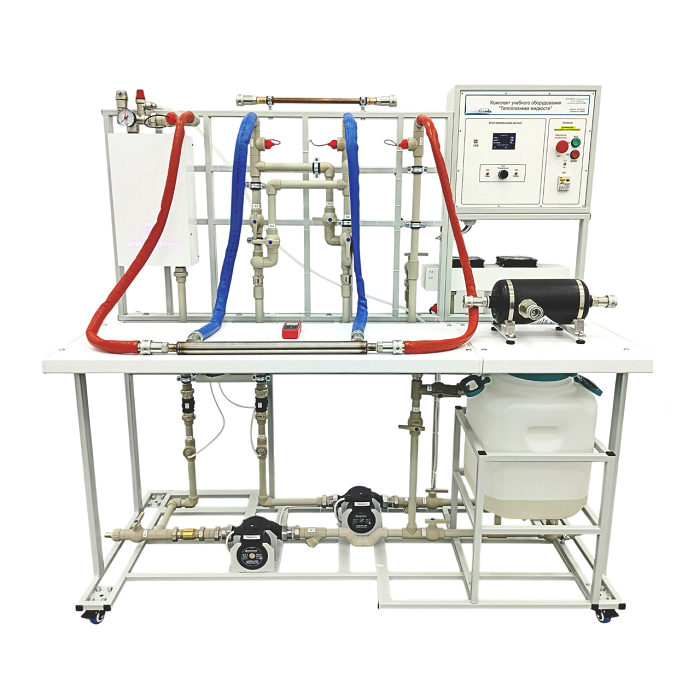

Несущие балки рамного основания, выполнены из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система состоящая из горячего и холодного контуров, а также блок управления стендом.

В состав гидравлической системы входят следующие устройства:

• Электрический котел. На входе и выходе электрического котла установлены датчики температуры. Датчики подключаются к измерительной системе стенда.
• Два циркуляционных насоса.
• Накопительный бак из пластика для холодной воды.
• Группа безопасности, укомплектованная автоматическим поплавковым, воздухоотводчиком, предохранительным клапаном и манометром, а также двумя резьбовыми выходами для присоединения котла и расширительного бака.
• Теплообменный аппарат типа труба в трубе. Теплообменный аппарат состоит из наружной электросварной трубы и внутренней электросварной трубы. Материал труб - нержавеющая сталь. Теплообменный аппарат «Труба в трубе» имеет подсоединение к гидравлической магистрали при помощи быстросъемных соединений.
• Кожухотрубный теплообменный аппарат. Состоит из кожуха с рядом трубок внутри. В корпус теплообменного аппарата установлено 37 бесшовных трубок из нержавеющей стали. Подсоединение к гидравлической магистрали при помощи быстросъемных соединений.
• Воздушно-водяной теплообменный аппарат. Модуль представлен радиатором с установленными на нем вентиляторами. На входе и выходе из модуля установлены датчики температуры. Воздушно водяной теплообменный аппарат используется для проведения лабораторных работ по изучению непосредственно теплообменного аппарата, а также для охлаждения контура холодного теплоносителя.
• Датчик температуры воды
• Датчик расхода воды
• Датчик давления
• Запорная арматура для изменения направления потоков жидкости.

Лабораторные работы:

1. Определение теплоемкости жидкости методом нагрева потока жидкости.
2. Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
3. Определение вязкости жидкости при различной температуре по теории ламинарного течения.
4. Определение передаваемой тепловой мощности теплообменника типа "труба в трубе" в зависимости от направления потоков жидкости.
5. Определение передаваемой тепловой мощности воздушно-водяного теплообменника с принудительным охлаждением.
6. Определение передаваемой тепловой мощности кожухотрубного теплообменника.
