Комплект учебного оборудования "Исследование теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции"

Учебная лабораторная установка «Исследование теплопередачи при вынужденном течении жидкости в трубе» предназначена для проведения лабораторных работ по курсам изучения дисциплин «Техническая термодинамика и теплопередача» и «Теплотехника».

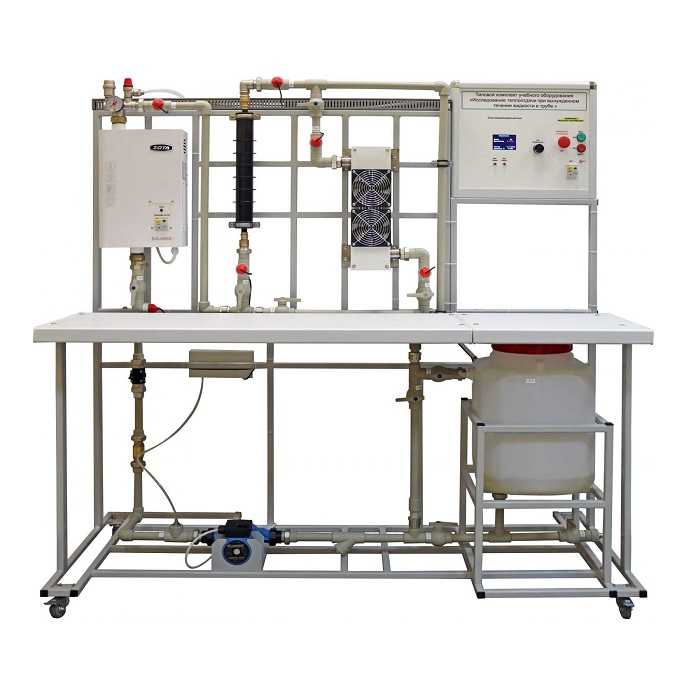

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами.

На рамном основании монтируется блок управления стендом, а также гидравлическая система с исследуемыми участками. Блок управления, выполненный из металлического профиля с корпусом из ABS пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

В гидравлическую систему входят следующие элементы:

• Электрический водонагреватель работающий в ручном и автоматическом режиме.
• Группа безопасности.
• Запорная арматура.
• Накопительная емкость.
• Центробежный насос.
• Трубопровод для изучения свободной конвекции.
• Радиатор с вентилятором для изучения вынужденной и свободной конвекции и изучению особенностей конвективного теплообмена при поперечном обтекании пучка труб.

Для проведения лабораторных работ стенд укомплектован датчиками температуры и расхода. Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Возможности лабораторной установки:

1. Непрерывное изменение температур и расхода.
2. ПИД регулятор для нагревателя.
3. Экспериментальное определение коэффициента теплопередачи при течении жидкости в трубах с внешней свободной и вынужденной конвекцией.
4. Изучение особенностей конвективного теплообмена при поперечном обтекании пучка труб.

Лабораторные работы:

1. Экспериментальное определение коэффициента теплопередачи при течении жидкости в трубах.
2. Исследование конвективного теплообмена при поперечном обтекании пучка труб.
