Учебное оборудование «Волоконно-оптическая линия связи»

Производитель: Россия

1 897 040 руб.

Доставляем товары в любую точку России, в том числе в новые регионы, а также в Республику Беларусь, Киргизию, Казахстан, Армению

Доставка до терминалов ТК: СДЭК, Кит, ПЭК, Деловые линии, Почта России

В пределах Екатеринбурга отправляем собственным транспортом

Минимальная сумма заказа
100 000 Р

Для государственных учреждений
100% оплата по факту получения оборудования
30/70% авансовый платеж

Для коммерческих юридических лиц
100% предоплата

ОписаниеКомплектацияХарактеристикиАналог

Особенности учебного оборудования

В многомодовых линиях связи, при измерении затухания для более точных значений должно быть обеспечено возбуждение измеряемого волокна оптического кабеля с модовым составом, соответствующим установившемуся модовому распределеню. Для этой цели после источника излучения и перед исследуемой ВОЛС устанавливается смеситель мод (модовый скремблер).

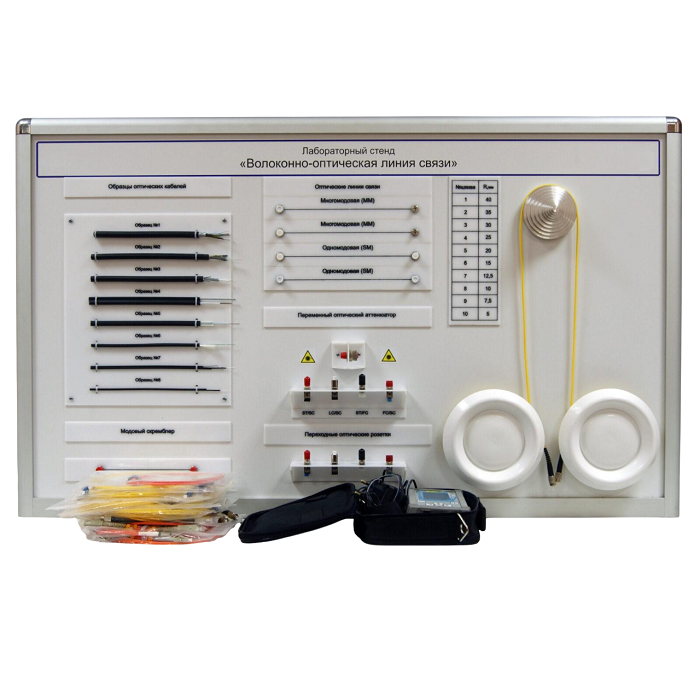

Учебное оборудование предназначено для изучения компонентов волоконно-оптической линии связи.

В состав стенда входят:

Оптическая линия связи многомодовая ММ — 2 шт.
Оптическая линия связи одномодовая SM — 2 шт.
Переменный оптический аттенюатор — 1 шт.
Переходные оптические розетки типа SM и MM — 8 шт.
Устройство задания радиуса кривизны, позволяющее изгибать оптоволокно с натяжением и различными фиксированными радиусами кривизны — 1 шт.
Образцы оптических кабелей с разделкой с одного конца для обозрения внутренней структуры — 4 шт.
Оптический рефлектометр с функцией измерения оптической мощности — 1 шт.
Модовый скремблер для многомодового волокна — 1 шт.
Комплект оптических шнуров для проведения измерений (1 компл.) куда входят патч-корды:
- FC/UPC-FC/UPC SM — 7 шт.;
- FC/UPC-SC/UPC SM — 2 шт.;
- SC/UPC-SC/UPC SM — 2 шт.;
- FC/UPC-ST/UPC SM — 2 шт.;
- FC/UPC-LC/UPC SM — 2 шт.;
- SC/UPC-LC/UPC SM — 2 шт.;
- SC/UPC-ST/UPC SM — 2 шт.;
- SC/UPC-SC/UPC MM — 2 шт.;
- FC/UPC-FC/UPC MM — 8 шт.;
- LC/UPC-LC/UPC MM — 2 шт.;
- ST/UPC-ST/UPC MM — 2 шт.

Лабораторные работы:

Изучение оптических кабелей различного назначения. Измерительное оборудование для оптоволоконных линий связи.
Измерение потерь в оптических волокнах при изгибах с различным радиусом.
Исследование волоконно-оптической линии связи с помощью оптического рефлектометра.
Исследование волоконно-оптической линии связи c разъемным соединением в середине с помощью рефлектометра.
Исследование волоконно-оптической линии связи с обрывом (аттенюатором) в середине с помощью рефлектометра.
Исследование волоконно-оптической линии связи с изгибом с помощью рефлектометра.
Исследование потерь в волоконно-оптической линии связи на разных длинах волн.
