Учебный лабораторный комплекс «Изучение ИКМ кодека"

Учебная система предназначена для проведения цикла лабораторно-практических занятий по изучению принципов преобразования сигналов в системе связи с импульсно-кодовой модуляцией. Конструкция и расположение органов управления установки позволяет осуществлять одновременную работу с учебной системой одной бригадой численностью до 3 студентов. Цветные мнемограммы, приведенные на передней панели, выполнены с соблюдением отраслевых стандартов.

Применение современной технологии поверхностного монтажа элементов, позволило снизить длину проводных соединений, повысить устойчивость, помехозащищенность и надежность работы узлов лабораторной установки.

Учебный лабораторный модуль представляет собой открытую информационную систему, предназначенную для проведения цикла лабораторно-практических занятий дисциплин электро и радиосвязи, изучающих цифровые методы передачи информации.

В состав учебного лабораторного комплекса входит универсальный ИКМ кодер-декодер (кодек) с периферийными цепями, микропроцессорный функциональный генератор, а также все необходимые источники питания. Предусмотрена возможность дистанционного управления параметрами функционального генератора по интерфейсу USB c удаленного компьютера.

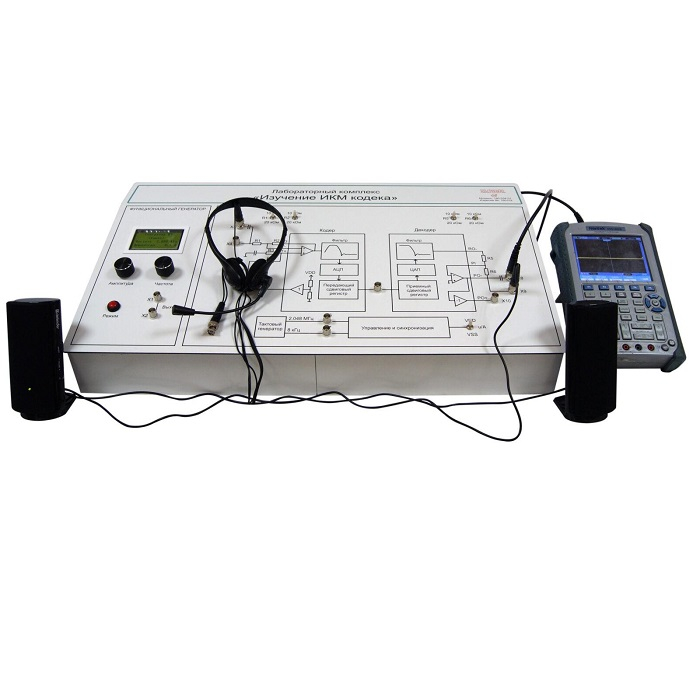

Передняя панель комплекса содержит все необходимые органы управления и контакты контрольных точек, позволяющих включить внешние измерительные приборы. Лабораторный комплекс комплектуется гарнитурой с микрофоном и активными акустическими колонками для приобретения учащимися навыками контроля «на слух» параметров восстановленного цифрового сигнала.

Для полного и всестороннего проведения лабораторно-практических заданий необходим внешний цифровой двухлучевой осциллограф.

Учебная система позволяет:
- изучить принципы кодирования и декодирования сигналов ИКМ.
- изучить работу микросхемы кодека.
- снимать характеристики кодера и декодера.
- снимать характеристики передающего и приемного фильтров.

Учебный лабораторный комплекс «Изучение ИКМ-кодека» совместим с учебной лабораторной установкой «Радиоприемные устройства».

Лабораторные работы:

1. Изучение принципов кодирования и декодирования сигналов ИКМ.
2. Изучение работы ИКМ кодека.
3. Изучение характеристик кодера и декодера.
4. Изучение сквозной амплитудно-частотной характеристики передающего и приемного фильтров.
