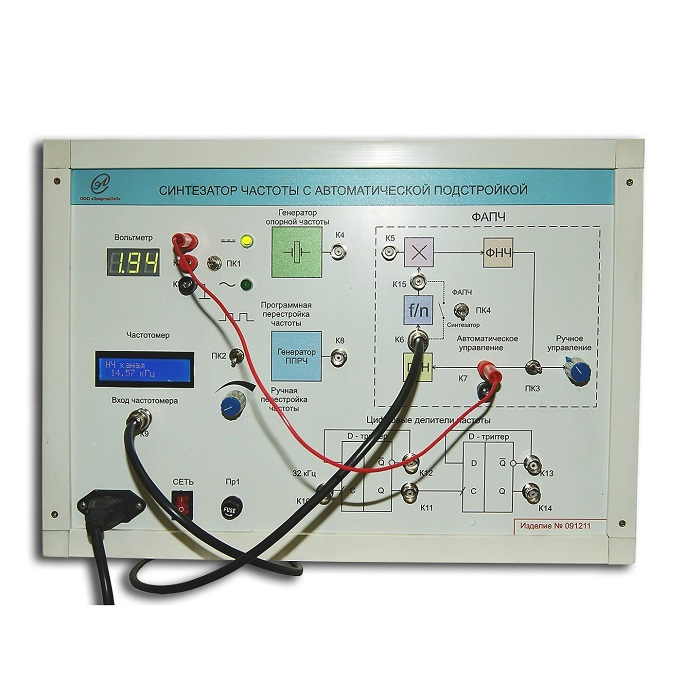

Синтезатор частоты с автоматической подстройкой

Лабораторный модуль для изучения принципов построения схем синтезаторов частоты с АПЧ с функциональными и качественными характеристиками:

1. Обеспечивает проведение эксперимента по теме «Автоматическая подстройка частоты» учебного лабораторного практикума радиотехнических специальностей. Предназначен для изучения принципов построения схем синтезаторов частоты с АПЧ. Используется для постановки лабораторных работ и проведения практических и демонстрационных занятий по курсу «Радиоприемные и передающие устройства».
2. Предназначен для изучения принципов работы синтезатора частоты реализующий косвенный когерентный принцип синтеза сетки частот и позволяет выполнять лабораторные работы.
3.  Представляет собой рабочее место для бригады из 2-3 человек. Конструктивно выполнен в виде единого функционально-законченного стенда с возможностью
   подключения внешнего осциллографа. Имеет в своем составе следующие устройства, необходимые для проведения лабораторных работ.
4. Оборудован встроенным контролем блока питания и автоматической защитой от короткого замыкания. Заземление модуля проводится через заземляющую клейму
   на задней стенке корпуса.
5. Условия эксплуатации: температура 10 - 35°С при нормальном атмосферном давлении и влажности не более 80%.
6. Корпус выполнен из двухкомпозитного материала с защитой от статического электричества. На передней панели нанесена цветная мнемосхема с помощью УФ-печати.
7. Комплектуется полным методическим руководством, включающим теоретическую часть и экспериментальную часть, мультимедийную методику,
   необходимыми соединительными проводами.

Лабораторные работы:

1. По курсу «Радиоприемные и передающие устройства».

1. Исследование принципа работы цифровых делителей частоты.
2. Измерение регулировочной характеристики ГУН (генератора управляемого напряжением).
3. Исследование принципа работы аналоговой системы автоматической фазовой автоподстройки частоты.
4. Исследование принципа работы косвенного когерентного синтезатора частоты.
5. Исследование переходных процессов в цепях обратной связи когерентного синтезатора частоты в режиме эмуляции ППРЧ (программно-управляемой прыгающей радиочастоты).

1. Кварцевый генератор опорной частоты.
2. Генератор управляемый напряжением.
3. Задающий генератор эмуляции ППРЧ.
4. Два управляемых цифровых делителя частоты.
5. Когерентный синтезатор частоты реализующий косвенный метод синтеза.
6. Цифровой вольтметр постоянного/переменного напряжения.
7. Интерактивный частотомер.
