Лабораторный комплекс «Исследование электромагнитных волн в волноводах»

Установка «Исследование ЭМВ на границе раздела сред» предназначена для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по таким дисциплинам как электродинамика и распространение радиоволн.

Комплект учебного оборудования позволяет:

• Проводить экспериментальное исследование условий распространения ЭМВ в волноводах на различных частотах.
• Экспериментально проводить измерения электромагнитных полей в волноводах в режиме бегущих, стоячих и смешанных волн.
• Экспериментально оценивать и проводить сравнительный анализ расчетного и графического способов определения длины волны в волноводе.
• Экспериментально определять тип волны в волноводе в различных режимах волн.

Состав комплекса:

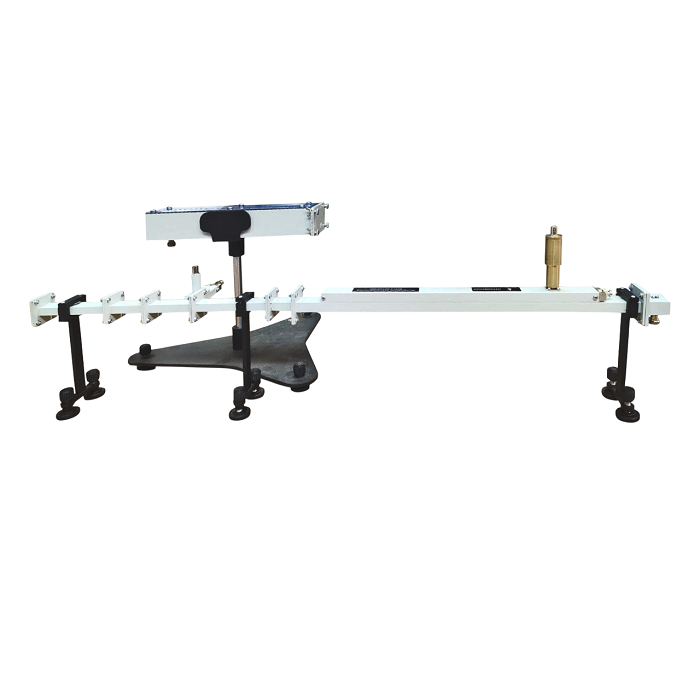

1. Лабораторная установка № 1. Предназначена для экспериментального определения условия распространения ЭМВ в волноводах на частотах f < fкр и f > fкр. Состоит из следующих элементов:
   • генератор высокочастотных колебаний, позволяющий плавно подстраивать частоту для экспериментального определения критической частоты fкр;
   • волноводный рефлектометр на основе направленного ответвителя сантиметрового диапазона;
   • мультиметры (микроамперметры детекторных секций) мощности проходящей и отраженной волны;
   • волноводный переход между волноводами разных поперечных сечений;
   • исследуемый волновод сантиметрового диапазона, имеющий ответвление с резонансной камерой и детекторной головкой, нагруженный на поглощающую нагрузку.

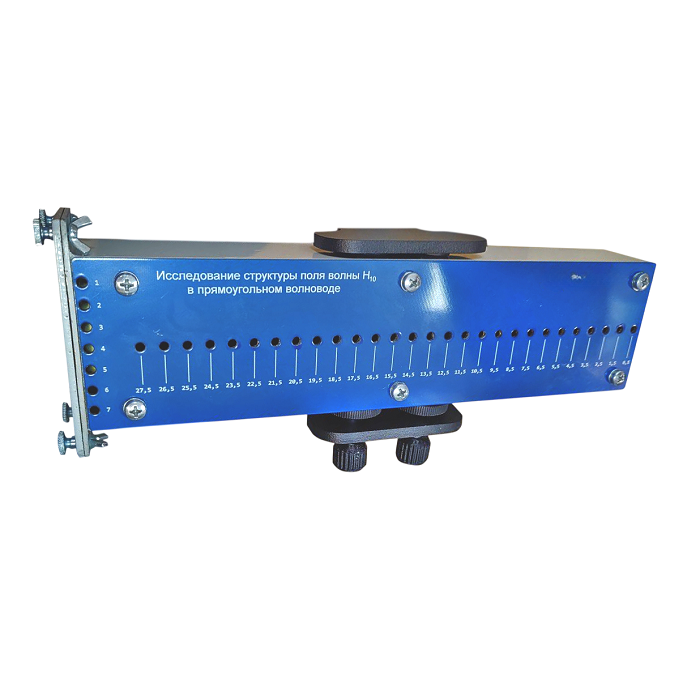

2. Лабораторная установка № 2. Предназначена для исследования структуры поля волны в прямоугольном волноводе и экспериментального определения длины электромагнитной волны в волноводе. Состоит из следующих элементов:
   • отрезок волновода сантиметрового диапазона длинной порядка трех длин волн в волноводе;
   • измерительный зонд с детекторной головкой;
   • мультиметр;
   • генератор сантиметрового диапазона.

Лабораторные работы:

• Проводить экспериментальное исследование условий распространения ЭМВ в волноводах на различных частотах.
• Экспериментально проводить измерения электромагнитных полей в волноводах в режиме бегущих, стоячих и смешанных волн.
• Экспериментально оценивать и проводить сравнительный анализ расчетного и графического способов определения длины волны в волноводе.
• Экспериментально определять тип волны в волноводе в различных режимах волн.
