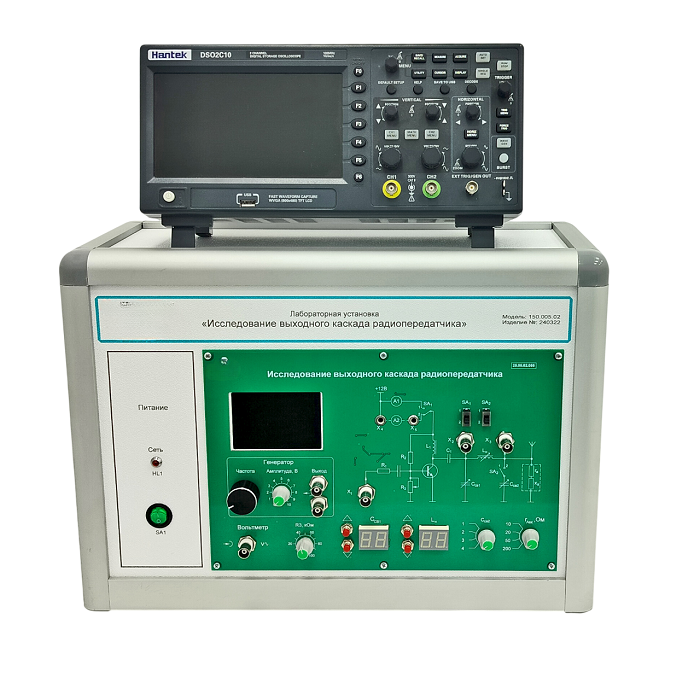

Лабораторная установка «Исследование выходного каскада радиопередатчика»

Лабораторная установка формирует одно рабочее место и обеспечивает проведение экспериментов по изучению принципов согласования выходного каскада передатчика с антенной, исследованию регулировочных и нагрузочных характеристик выходного каскада при различных способах подключения антенны.

Тематический моноблок состоит из:

• поле с нанесенной принципиальной схемой выходного каскада передатчика, выполненного на биполярном транзисторе по схеме с общим эмиттером, эквивалент антенны, П-контур с дискретно-изменяемыми номиналами элементов;
• генератор;
• встроенный амперметр постоянного тока;
• встроенный источник питания;
• ЖК-дисплей для отображения различных параметров (например, частоты сигнала).

Лабораторные работы:

1. Исследование нагрузочных характеристик выходного каскада при последовательном питании антенны
2. Исследование настроечных характеристик выходного каскада
3. Исследование амплитудно-частотной характеристики каскада передатчика
4. Исследование нагрузочных характеристик выходного каскада при параллельном питании антенны
5. Исследование настроечных характеристик выходного каскада
6. Исследование амплитудно-частотной характеристики каскада передатчика
