Лабораторная установка «Исследование рупорных антенн и зеркальной параболической антенны»

Лабораторная установка формирует одно рабочее место для четырех студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума антенной тематики.

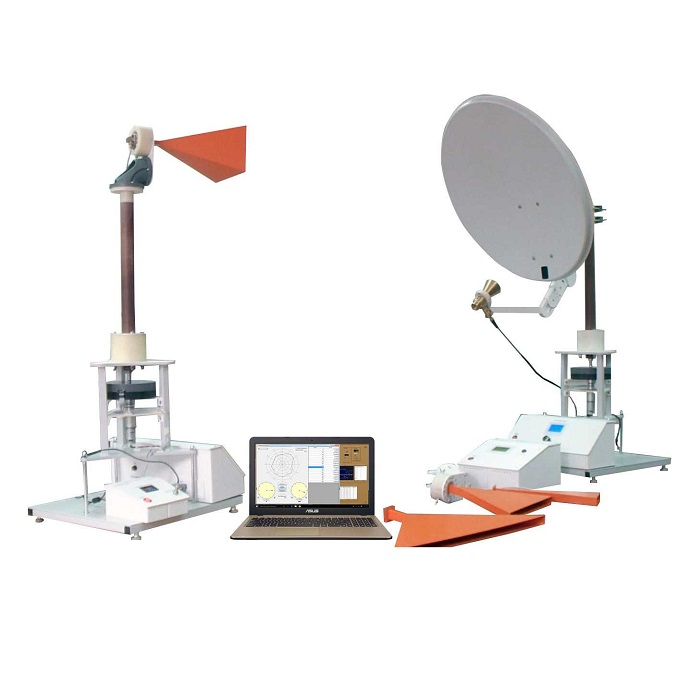

Лабораторная установка условно состоит из трех частей:
1. Передающая часть, состоящая из автоматизированного поворотного устройства, блока генераторной секции и излучающей рупорной антенны.
2. Приемная часть, состоящая из автоматизированного поворотного устройства, блока детекторной секции и приемной антенны.
3. Рабочая станция - персональный компьютер со специализированной управляющей программой, обеспечивающий дистанционное управление, сбор, обработку и визуализацию экспериментальных данных.

В состав установки входят следующие экспериментальные антенны:
1. Передающая антенна в виде пирамидального рупора с прямоугольным волноводным фидером;
2. Приемная Е- секториальная антенна с углом раскрыва меньшим оптимального;
3. Приемная Е- секториальная антенна с углом раскрыва равным оптимальному;
4. Приемная Е- секториальная антенна с углом раскрыва большим оптимального;
5. Зеркальная параболическая антенна.

Отличительной особенностью лабораторной установки является ее возможность работы в двух режимах: «Автономное управление» и «Внешнее управление».

В автономном режиме управление поворотными устройствами, режимами генераторной и детекторной секций осуществляются вручную с помощью соответствующих органов управления, установленных на передних панелях передающей и приемной части установки, при этом все необходимые параметры выводятся на индикаторы. Данный режим удобен для проведения учебных занятий с привлечением бригады из 4-6 студентов, когда каждый из студентов может «в живую» участвовать в процессе настройки и измерения параметров антенн.

В режиме внешнего управления с удаленного компьютера осуществляется дистанционное управление передающей и приемной частью установки, сбор и обработка экспериментальных данных. В этом случае не требуется близко приближаться к лабораторной установке, что повышает точность измерений, но несколько снижает наглядность эксперимента.

Лабораторные работы:

Установка позволяет:

1. проводить исследования направленных свойств рупорных антенн;
2. исследовать влияние геометрических параметров рупора на характеристики излучения;
3. изучить конструкцию зеркальной параболической антенны;
4. исследовать характеристики направленности и оценить влияния на них конструктивных параметров;
5. приобрести навыки настройки антенн.
