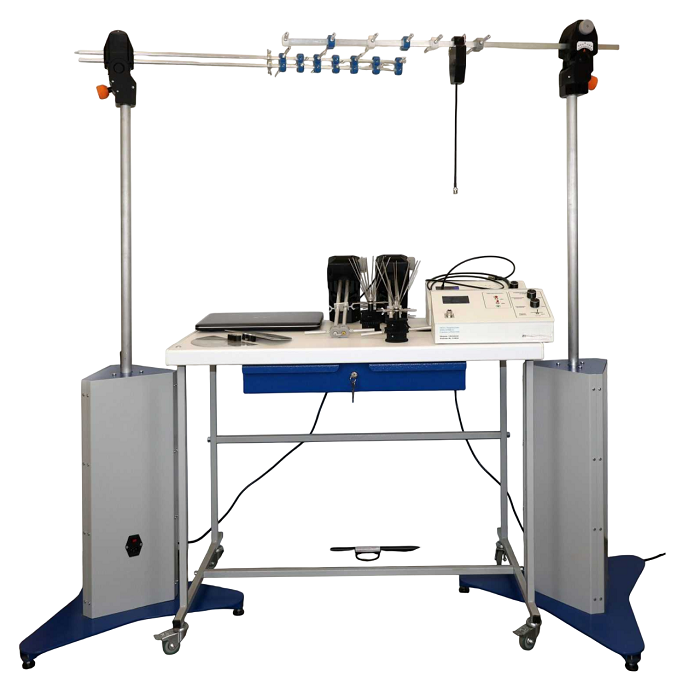

Лабораторная установка "Исследование характеристик направленности и диапазонных свойств симметричного вибратора и телевизионных антенн дециметрового диапазона"

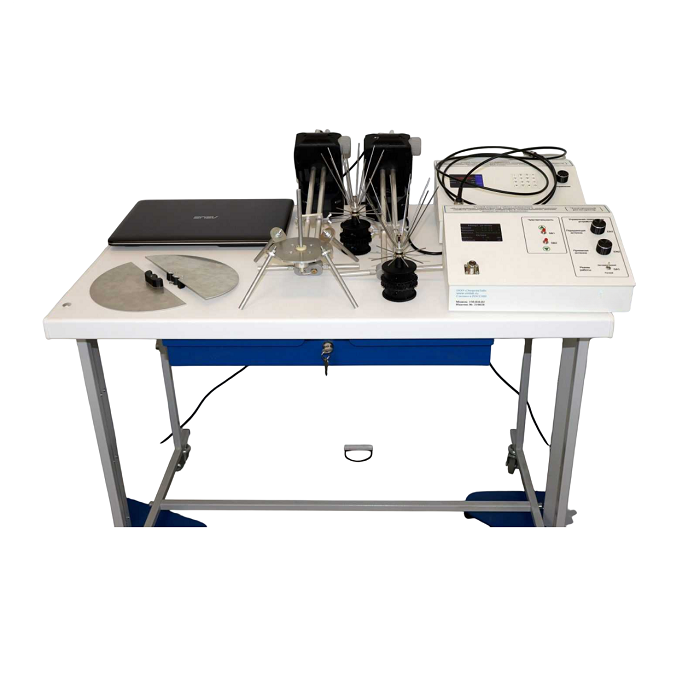

Комплект предназначен для проведения цикла лабораторно-практических занятий дисциплин антенной тематики. В состав комплекса входит набор передающих и приемных антенн с необходимым конечным оборудованием.
Исследуемые антенны: симметричный вибратор, антенна «Волновой канал» (директорная антенна), логопериодическая антенна, дискоконусная антенна, антенна «Ground plane».

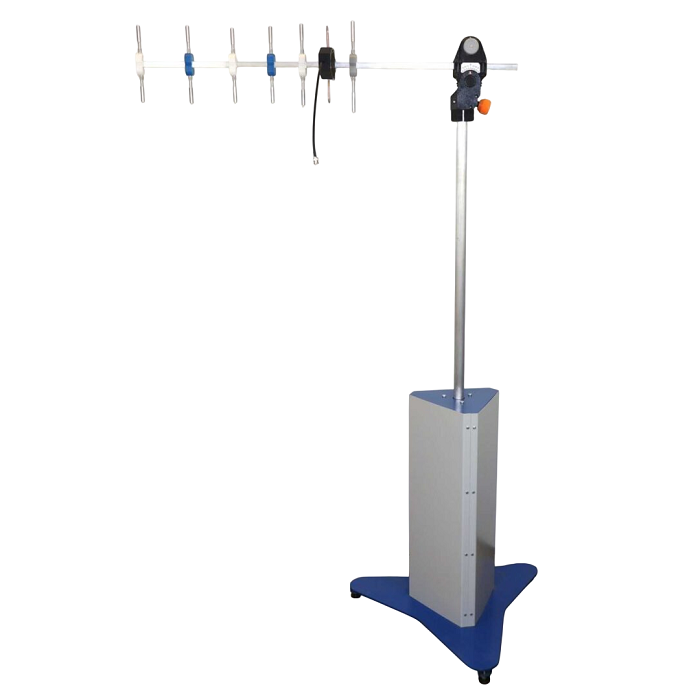

Для оценки влияния на диаграмму направленности антенны «Волновой канал» предусмотрена возможность:
оперативного изменения числа директоров, составляющих антенну;
оперативной замены активного вибратора (симметричный полуволновый, петлевой вибратор);
оперативного изменения расстояния между элементами антенны.
Для оценки влияния на диаграмму направленности логопериодической антенны предусмотрена возможность:
оперативного изменения длины плеч симметричных вибраторов, составляющих антенну;
оперативного изменения расстояния между элементами антенны.

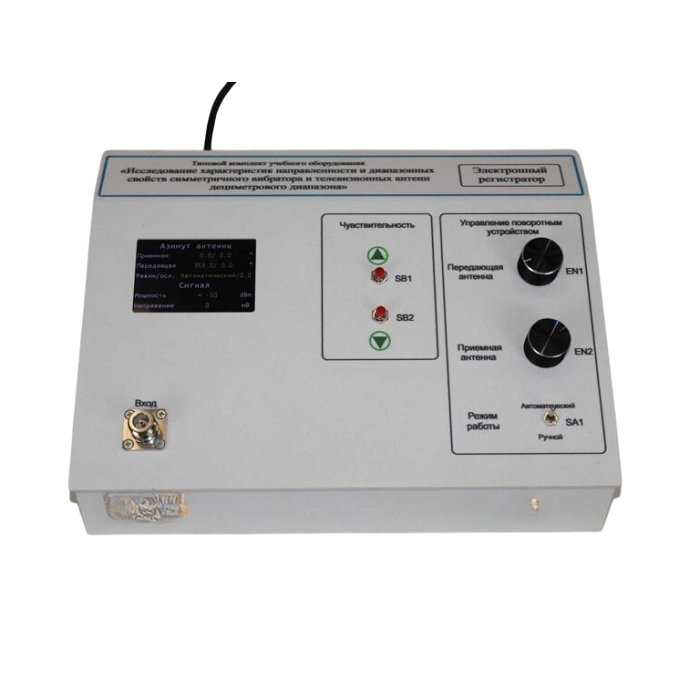

Передающая и приемные антенны установлены на поворотных устройствах, с возможностью электронного управления. Управление обоими поворотными устройствами осуществляется от одного персонального компьютера.
Поворотные устройства обеспечивают вращение антенн вокруг вертикальной оси.

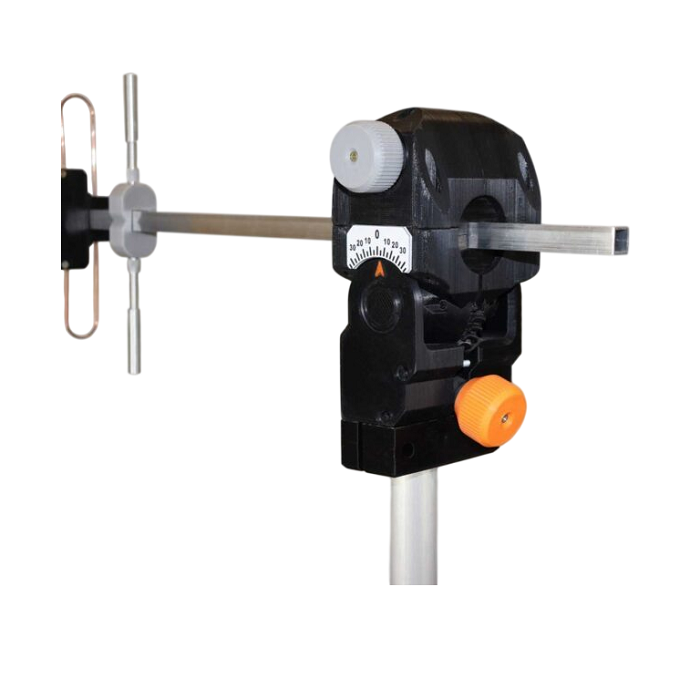

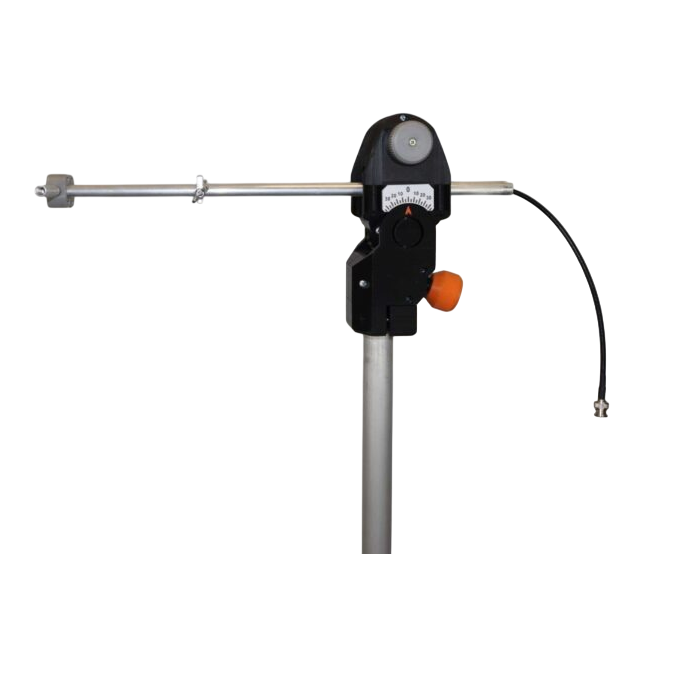

Антенны крепятся на поворотных устройствах с помощью диэлектрических штанг высотой 0.4 м. Фиксация антенн на штангах осуществляется с помощью штатива, в котором предусмотрена возможность их вращения вокруг продольной оси на угол 1000 для обеспечения исследований характеристик направленности в двух взаимноортогональных плоскостях и исследования поляризационных характеристик антенн.

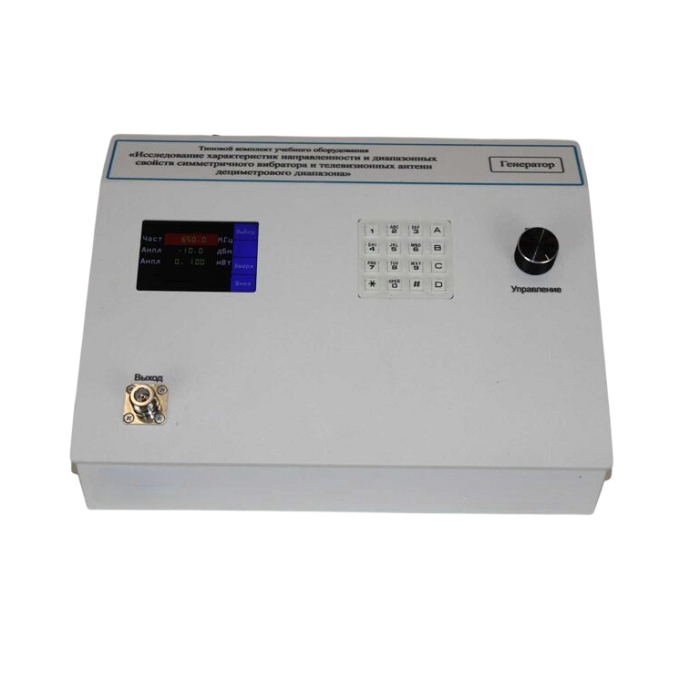

Генератор обеспечивает питание передающей антенны в диапазоне частот от 500 МГц до 900 МГц. В наличии графический ЖК дисплей для цифровой индикации текущего значения частоты и амплитуды, а также формы сигнала. Регулируемый аттенюатор, диапазон регулирования 30 дБ.
Генератор обеспечивает возможность импульсной модуляции выходного сигнала внешним источником.

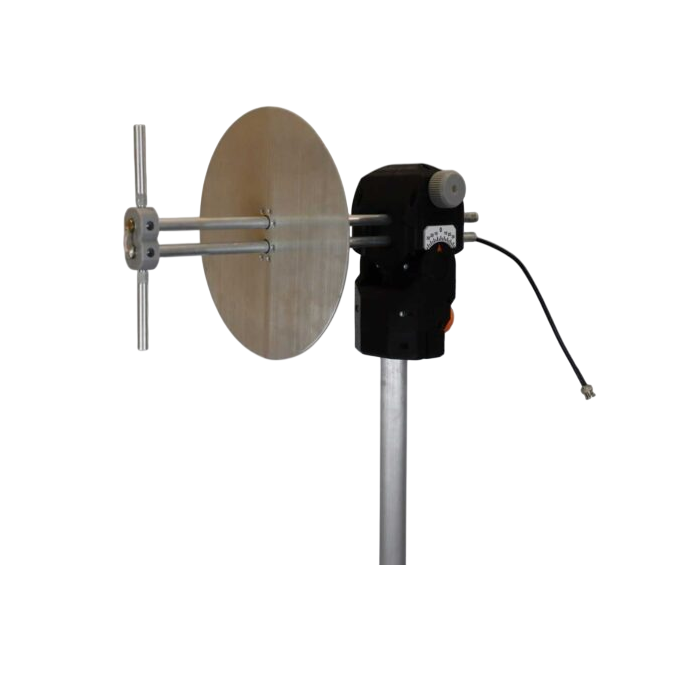

В работе предусмотрена возможность перемещения плоского контррефлектора, что позволяет снять диаграммы направленности в зависимости от его положения. В работе предусмотрена возможность снятия короткозамыкателя симметрирующего устройства, что дает возможность оценить влияние симметрирования питания на характеристики направленности.
В состав комплекса входит универсальный цифровой SDR (Software-defined radio) приемный блок, позволяющий осуществлять мониторинг радиосигналов в широком диапазоне частот.
Программно-управляемый приемник (SDR) выполнен в виде внешнего модуля с подключением к компьютеру посредством разъема USB. К коаксиальному разъему SDR приемника подключается разъем кабеля антенны. Управление всеми параметрами приемника осуществляется с помощью управляющей программы.
SDR приёмник обладает следующими характеристиками:
Диапазон частот: 0,1 – 2000 МГц
Модуляция: АМ, FM, NFM, LSB, USB, CW (ADS-B, D-STAR, AIS и другие виды...)
Полоса обзора: меняется от 250кГц до 3МГц (диапазонное значение).
Лабораторные работы:
Установка позволяет:
- исследовать диаграммы направленности симметричного вибратора, логопериодической антенны, антенны «Волновой канал» в двух плоскостях;
- исследовать диаграммы направленности дискоконусной антенны и антенна «Ground plane» при их расположении под 90 градусов к оси стойки;
- исследовать диаграммы направленности симметричного вибратора, логопериодической антенны, антенны «Волновой канал», дискоконусной антенны;
- исследовать влияние контррефлектора (отражателя) на характеристики направленности;
- исследовать влияние симметрирующего устройства на характеристики направленности;
- оценить влияние частоты на диаграммы направленности указанных типов антенн;
- исследовать влияние элементов антенны «Волновой канал» (количества и расположения) на форму её диаграммы направленности.
