Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП»

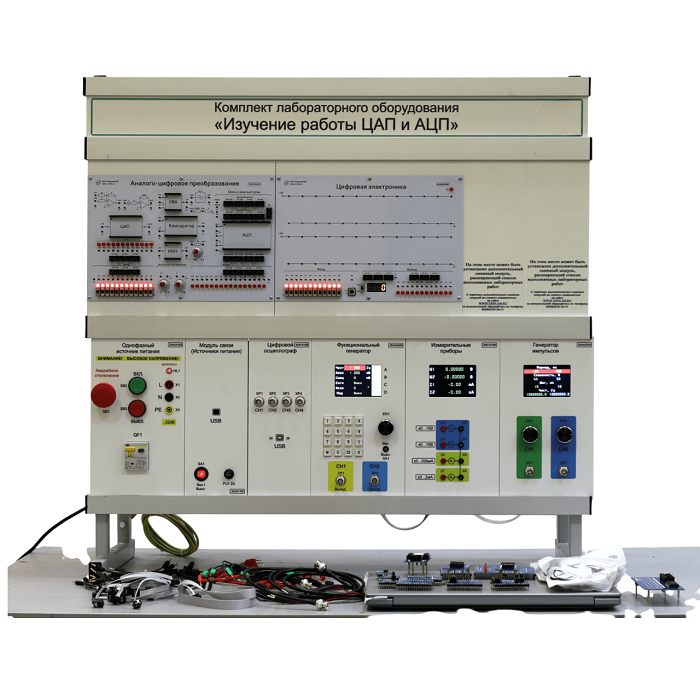

Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП» выполнен в стендовом исполнении: стойка с модулями устанавливается на столе заказчика.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Помочь студентам в изучении методов и принципах работы большинства цифро-аналоговых (ЦАП) и аналого-цифровых (АЦП) устройствах.

Позволить студентам самостоятельно собрать из однотипных функциональных узлов цифровые схемы. Провести исследование статических и динамических параметров с возможностью визуализации сигналов в промежуточных точках изучаемой структуры.

Провести исследования наиболее распространенных ЦАП и АЦП в интегральном исполнении.

Получение измеряемых данных, как в ручном режиме, так и в автоматическом режиме, с использованием специализированного оборудования.

Облегчить создание отчета по проделанным исследованиям с помощью специализированного программного обеспечения и специализированного оборудования.

Лабораторные работы:

1. ЦАП характеристика преобразования
2. ЦАП напряжение смещения нуля
3. ЦАП погрешность полной шкалы
4. ЦАП относительная разрешающая способность
5. ЦАП абсолютная разрешающая способность
6. ЦАП дифференциальная погрешность
7. ЦАП интегральная погрешность
8. ЦАП скорость преобразования (время одного преобразования)
9. АЦП характеристика преобразования
10. АЦП максимальное напряжение преобразования
11. АЦП погрешность смещения нуля
12. АЦП погрешность полной шкалы
13. АЦП определение разрешающей способности
14. АЦП нелинейность
15. АЦП дифференциальная нелинейность
16. АЦП отсутствие пропущенных кодов
17. АЦП монотонность характеристики преобразования
18. АЦП время преобразования
19. ИОН коэффициент стабилизации по входному напряжению
20. ИОН коэффициент стабилизации по току нагрузки
21. ИОН долговременная нестабильность (временной дрейф)
22. ИОН ток потребления («ток холостого хода», «минимальный рабочий ток»)
23. ИОН собственное падение напряжения
24. ИОН коэффициент подавления помех с шины питания (PSRR)
25. ИОН переходная характеристика
26. ИОН нагрузочная переходная характеристика (время установления выходного напряжения)
27. ИОН выходной ток короткого замыкания
28. УВХ ошибка усиления
29. УВХ ошибка хранения
30. УВХ время захвата
31. Компаратор статическая точность
32. Компаратор статическая чувствительность
33. Компаратор время переключения компаратора tn
34. Компаратор время задержки tз
35. Компаратор время нарастания tн (и спада tс) до порога срабатывания логической схемы.
36. Изучение цифрового частотомера.
37. Изучение цифрового фазометра.
38. Изучение измерителя временных интервалов
