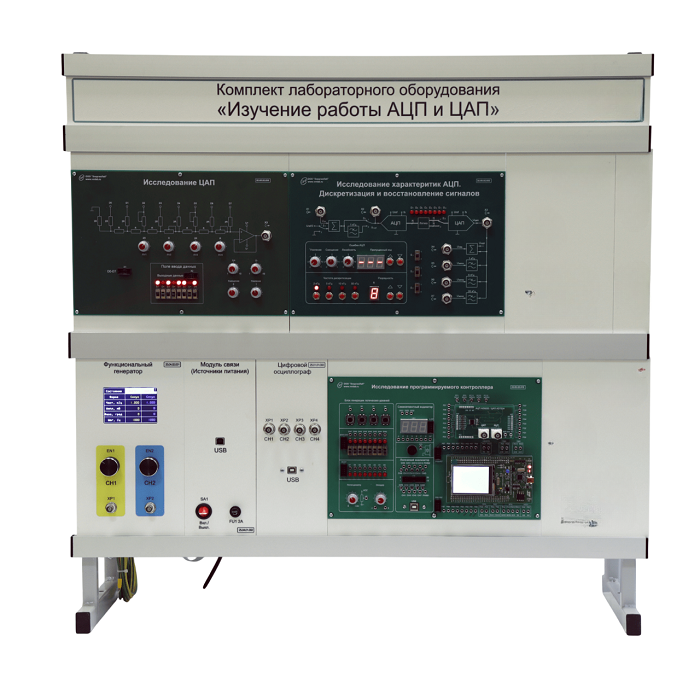

Комплект лабораторного оборудования «Изучение работы АЦП и ЦАП»

Комплект лабораторного оборудования «Изучение работы АЦП и ЦАП» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Изучение работы АЦП и ЦАП» выполнен в настольном исполнении: стойка с установленными модулями установлена на лабораторном столе заказчика.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

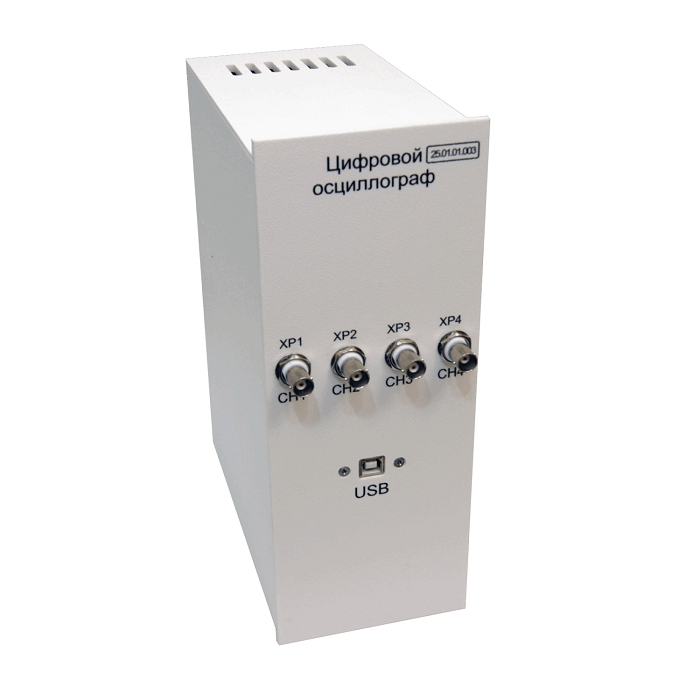

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы:

1. Исследование амплитудной характеристики (линейные и нелинейные).
2. Влияние разрядности (ошибки в разрядах)
3. Исследование принципов дискретизации (теорема Котельникова)
4. Исследование спектрального состава установленного сигнала.
5. Расчет коэффициента нелинейных искажений.
6. Исследование ФНЧ с разной частотой среза.
7. Моделирование штатных неисправностей с помощью программного обеспечения.

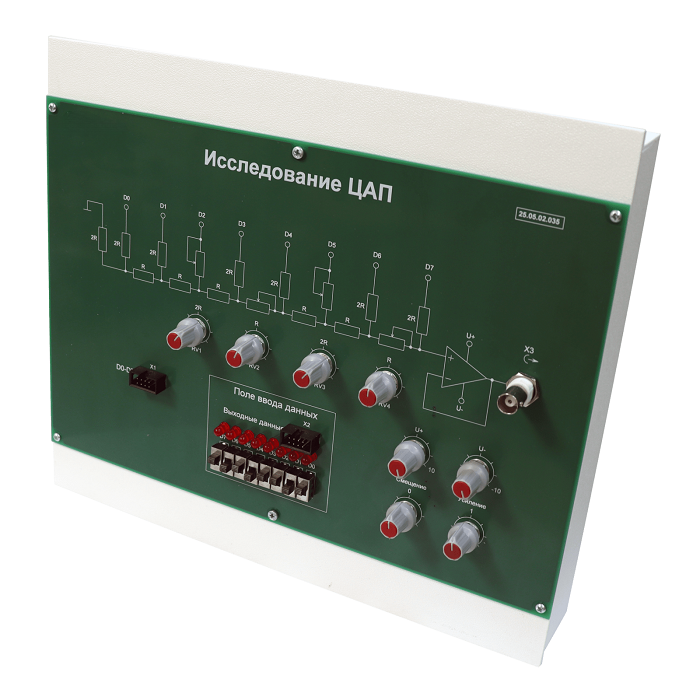

8. Исследование ЦАП R–2R типа.
9. Исследование зависимости нелинейных искажений восстановленного сигнала в зависимости от разрядности АЦП.
10. Исследование влияния искажений выходного сигнала в зависимости от вида типовых ошибок преобразования.

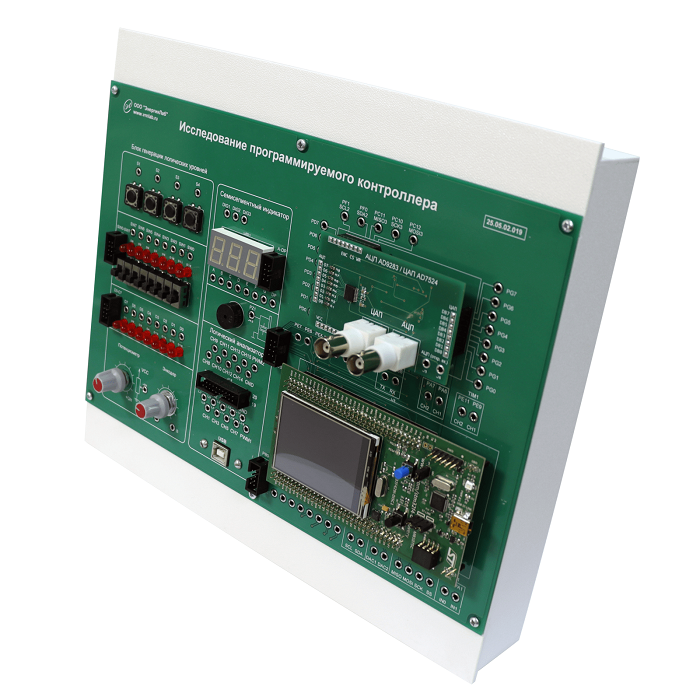

11. Изучение принципов построения схемы и основы работы АЦП и ЦАП на базе микропроцессоров.
