Аппаратно-программный комплекс «Импульс-РК»

Аппаратно-программный комплекс «Импульс-РК» предназначен для оценки помехоустойчивости средств сверхширокополосной радиосвязи.

Технические особенности:

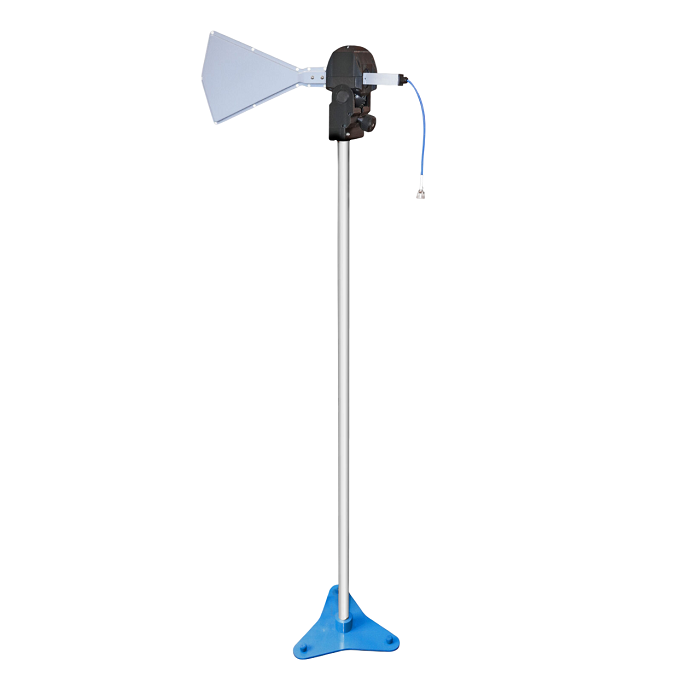

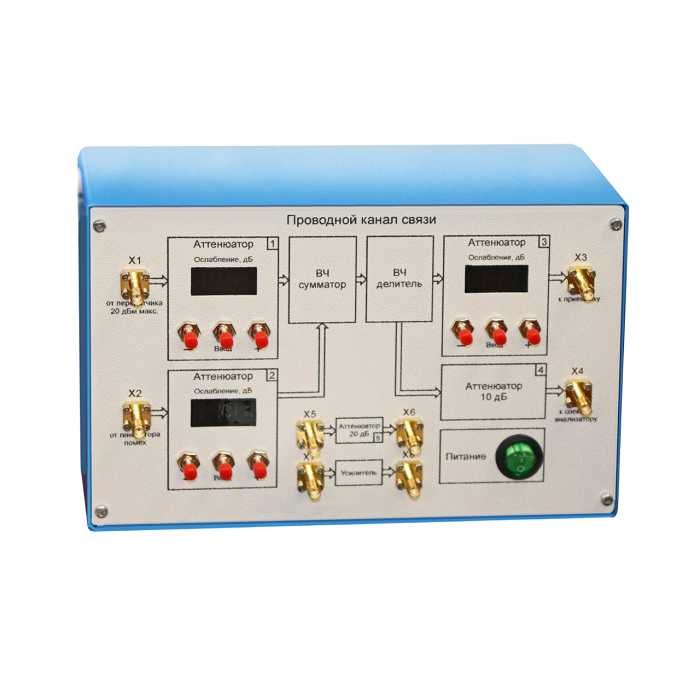

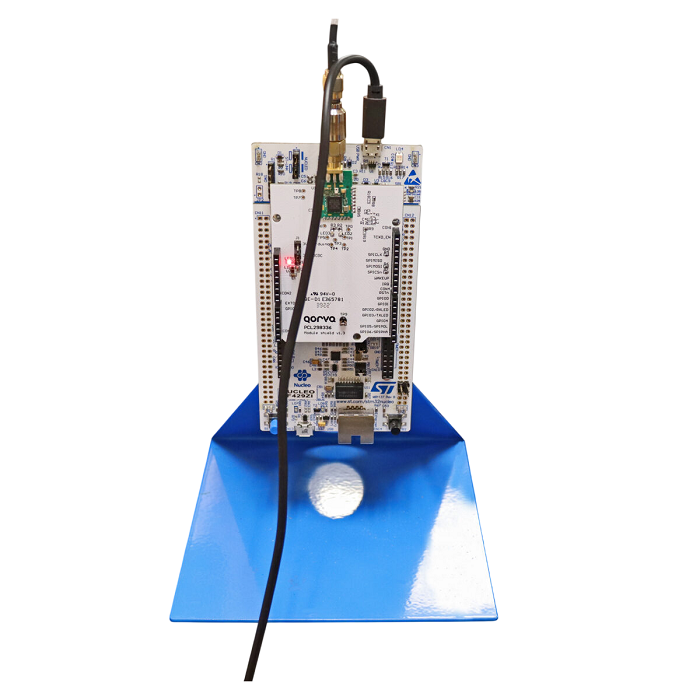

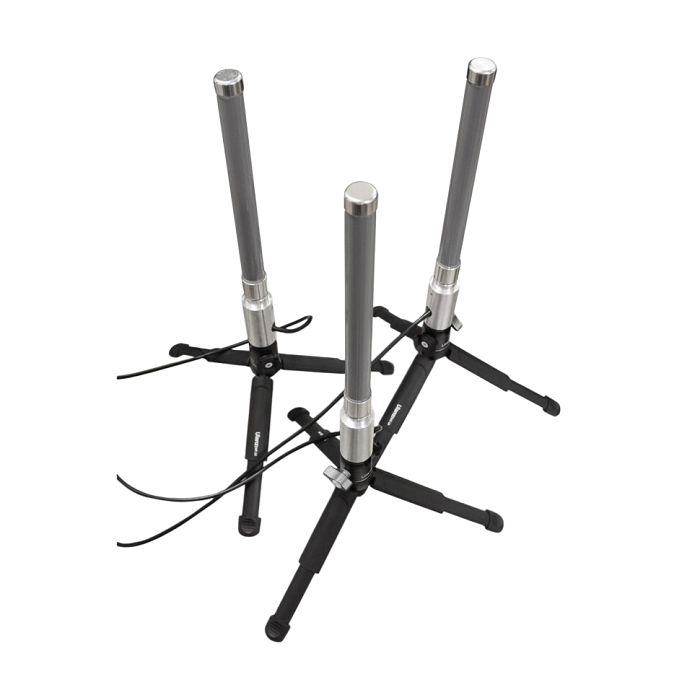

Для имитации радиолинии сверхширокополосной (СШП) радиосвязи, базирующейся на стандарте IEEE 802.15.4, используются два приемопередающих модуля, которые подключаются к источнику питания. Прошивка модулей и подготовка их к работе осуществляется путём подключения к ПЭВМ через интерфейс USB. На ПЭВМ создана имитационно-аппаратная модель в среде MATLAB. Приемопередающие модули интегрируются в имитационную модель как внешние блоки. На ПЭВМ формируется битовая последовательность, которая одновременно поступает на вход передатчика и на один из входов блока подсчета битовой ошибки (BER). Приемопередающий модуль из поступивших данных формирует пакет данных стандарта IEEE 802.15.4, осуществляет обработку сигнала и передает модулированный сигнал в выходной тракт (через антенну и по кабелю). Сверхширокополосный сигнал с выхода передатчика поступает на вход сумматора по ВЧ кабелю, на другой вход которого поступает помеховый сигнал, сгенерированный векторным генератором (не входит в комплект АПК), другим приемопередающим модулем стандарта IEEE 802.15.4. С выхода сумматора сигнал поступает на вход делителя, к которому подключен анализатор спектра (не входит в комплект АПК), для объективного контроля наличия полезного и помехового сигналов, а также оценки их уровней. С выхода делителя сигнал поступает на вход приёмника в виде аддитивной смеси полезного сигнала и помехи. После демодуляции сигнала данные передаются обратно в имитационно-аппаратную модель в среде MATLAB и заводятся в блок BER для сравнения исходной (переданной) битовой последовательность с принятой. Передача и обработка данных осуществляется в режиме реального времени.

Лабораторные работы:

1. Создание имитационной модели функционирования беспроводного канала связи в соответствии со стандартом IEEE 802.15.4 в условиях воздействия помех.
2. Формирование битовой последовательности полезных данных, которая передается на передающий модуль.
3. Управление и настройку работы приемо-передающих модулей.
4. Приём и обработку битовой последовательности в реальном времени после воздействия помех и расчёта вероятности битовой ошибки (BER) с помощью имитационной модели, реализованной в MATLAB.
5. Настройку работы одного из передающих модулей для формирования помех приёмнику.
6. Генерацию временных отсчетов помех с различными видами, параметрами и режимами излучения помех, которые записываются в память векторного генератора (в состав комплекса не входит).
