Учебный стенд «Распределение усилий в плоских фермах»
Учебная лабораторная установка позволяет определять распределение усилий в плоских фермах при различных вариантах нагружения и различных конфигурациях ферм. Стенд может быть использован при проведении лабораторных работ по курсу «Техническая механика».
Учебная лабораторная установка представляет собой жесткую сварную конструкцию, с порошковым покрытием. Регулируемые опоры предназначены для строго горизонтального размещения учебного стенда. Для контроля горизонтальности используется уровень.
На стальном основании имеется балка для установки исследуемой фермы, и система нагружения.

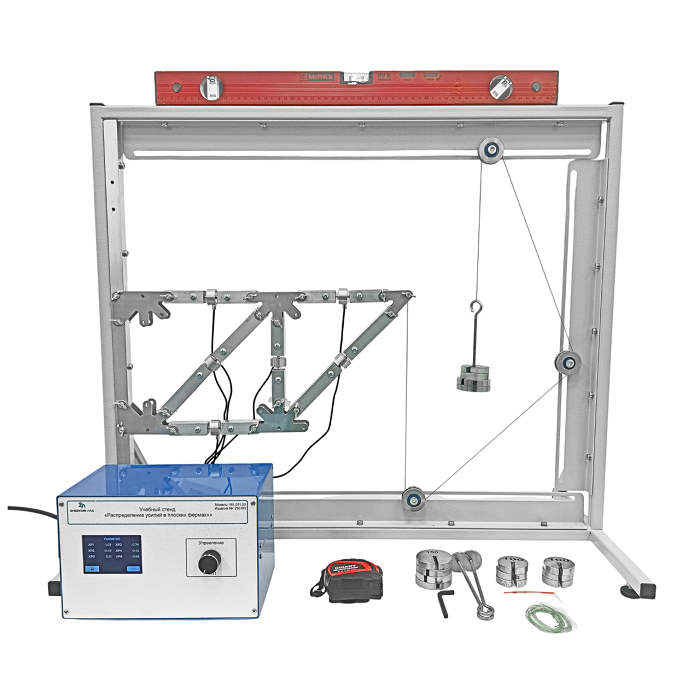

Ферма собирается согласно заданию преподавателя из деталей входящих в комплект для сборки фермы. На деталях, на которых происходит измерения усилия в элементе фермы, закреплены тензорезисторы. Соединение в ферму осуществляется с помощью специальных соединителей, а также комплекта крепежных деталей.
Для создания нагрузки используется система нагружения, которая представляет собой набор из роликов и подвесов для грузов. Величина и направление нагрузки могут регулироваться с помощью наборных грузов и роликов.
Для соединения тензорезисторов, установленных на деталях, с измерительным прибором используется кабель, один конец которого закреплен на испытуемом образце, а другой снабжен разъемом.
Измерительный прибор представляет собой корпус:
- исполнение: внешний периметр из стали с порошковой покраской, а передняя и задняя панели из ABS пластика (или эквивалент), белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати;
- все необходимые надписи и обозначения на лицевой панели блока измерения должны быть выполнены с помощью цветной термопечати;
