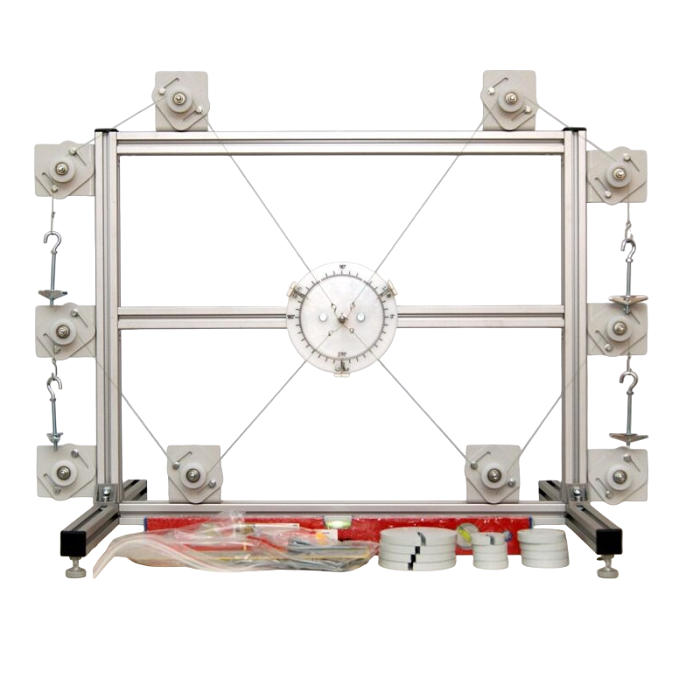

Учебно-лабораторный стенд «Изучение плоской системы сходящихся сил»

Предназначен для проведения лабораторных работ по дисциплине «Теоретическая механика» для специальностей технического профиля, позволяет исследовать систему сходящихся сил и определять величину и направление равнодействующей силы, уравновешивающей исследуемую систему.

Стенд выполнен в виде единого для всех опытов настольного алюминиевого основания – базиса, на котором устанавливается исследуемый объект в зависимости от проводимого опыта. Для жесткости основание имеет усиленные сварные соединения. Благодаря быстросъемному крепежу исследуемых объектов и вспомогательных измерительных приборов, стенд позволяет легко изменять компоновку опыта и исследуемые параметры. Для регулирования имеются винтовые ножки.

В комплектацию входят:

• Груз 0,1 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
• Груз 0,2 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
• Груз 0,51 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
• Ключ рожковый на 10 - 1 шт Имеет внешний шестигранный профиль, выполнен из качественной углеродистой стали имеет антикоррозийное покрытие.
• Линейка - 1 шт. Представляет собой узкую пластину, у которой как минимум одна сторона прямая. Линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм). Длина - 30 см.
• Отвертка универсальная – 1 шт. Представляет собой металлический стержень с наконечником – четырехгранник и прорезиненной рукояткой.
• Подвес – 4 шт. Представляет собой стальной стержень, один конец которой выполнен в виде крюка, а с другой подставкой для расположения грузов.
• Ролик – 10 шт. Ролик является частью опоры, поддерживающий подвижную конструкцию. Материал – пластик.
• Транспортир – 1 шт. Предназначен для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы),
  разделённого на градусы от 0 до 180°. Металлический.
• Трос – 4 шт. Представляет собой тонкую нерастяжимую синтетическую нить, имеющую на концах крючки. Он предназначен для подвешивания грузов.
• Уровень – 1 шт. Измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень предназначен для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости.
• Шайба – 1 шт. Кольцевая деталь крепежа, подкладываемая под гайку или головку болта. Материал – сталь.
• Шпилька длинная – 4 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия.
• Шпилька короткая – 4 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия.
• Штифт – 1 шт. Крепёжное изделие в виде цилиндрического стального стержня с резьбой, предназначенное для неподвижного соединения. Штифт плотно вставляется в отверстие, проходящее через обе детали, предотвращая их взаимное смещение.
