Учебно-лабораторный комплекс "Исследование механических свойств материалов"

Учебный лабораторный комплекс «Исследование механических свойств материалов» лабораторной установки предназначен для проведения цикла лабораторно- практических занятий по изучению методики экспериментального измерения механических свойств материалов, изучаемой в рамках предметов «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.

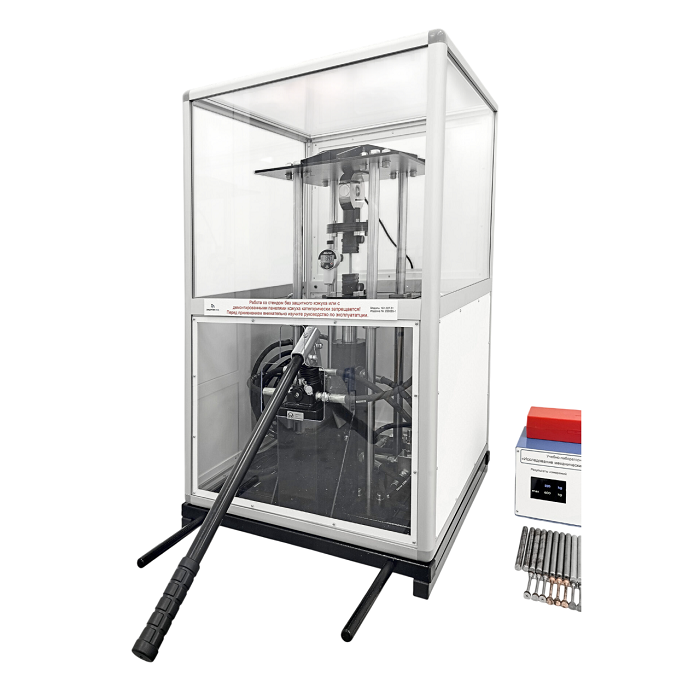

Установка представляет собой лабораторный комплекс, включающий в себя экспериментальную и измерительную часть.

Экспериментальная часть состоит из силовой рамы с устройством механической нагрузки образцов гидравлическим домкратом с усилием не менее 30 кН, неподвижной траверсы с приспособлением для установки образцов, прецизионным микрометром часового типа с точностью измерения перемещения подвижной траверсы не хуже 0,1 мм, прозрачного защитного кожуха, а также экспериментальных образцов.

Измерительная часть содержит аналого-цифровую систему обработки сигналов тензодатчика измерения нагрузки образца, способного работать как на растяжение, так и на сжатие, а также микропроцессорную систему визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации лабораторного комплекса.

Особенностью лабораторной установки является применение микропроцессорной системы для измерения сигнала тензометрического датчика, обработки и визуализации экспериментальных данных.

Безопасность выполнения лабораторных работ обеспечивается защитным прозрачным кожухом.

Экспериментальная часть лабораторной установки предназначена для осуществления дозированной механической нагрузки экспериментальных образцов деформационных испытаний «на растяжение» и «на изгиб», с возможностью измерения тензометрическим датчиком действующей силы и микрометром – деформацию образца.
