Учебный комплект лабораторного оборудования «Рабочее место электромонтажника» (на 4 рабочих места)

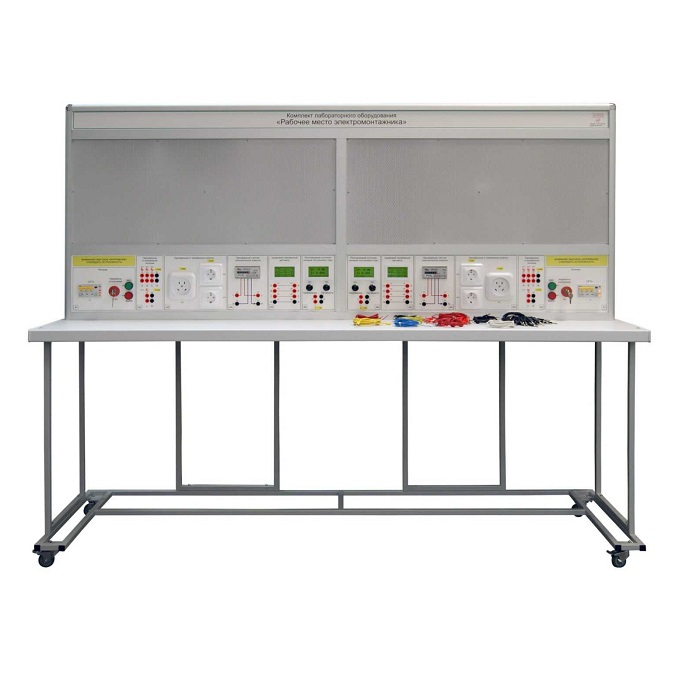

Комплект лабораторного оборудования «Рабочее место электромонтажника» выполнен в стендовом исполнении, монтажная панель. Комплект представляет собой два независимых и самодостаточных рабочих места электромонтажника.
Конструкция комплекта обеспечивает возможность подключения внешних модулей и измерительных приборов. Количество выполняемых экспериментов зависит от набора электротехнических изделий.
Комплект учебного лабораторного оборудования «Рабочее место электромонтажника» предназначен для сборки и тестирования цепей переменного и постоянного тока и имеет в составе блок измерительных приборов, в который входят:
- вольтметр переменного тока;
- амперметр переменного тока - 3 шт.;
- трехфазный ваттметр;
- однофазный ваттметр;
- измеритель коэффициента мощности;
- измеритель частоты сети переменного тока;
- счетчик электрической энергии.
В составе учебного лабораторного стенда:
- Модуль «Питание» - 2 шт.;
- Модуль «Однофазное и трехфазное питание» - 2 шт.;
- Модуль «Однофазная и трехфазная розетки» - 2 шт.;
- Измерительный блок (однофазный счетчик электрической энергии) – 2 шт;
- Цифровой трехфазный ваттметр – 2 шт.;
- Модуль «Регулируемый источник питания постоянного тока» - 2 шт.;
- Монтажная панель.
Методическое описание содержит примерные схемы электрических соединений:
1. Снятие ВАХ диода;
2. Схема включения светодиода;
3. Схема включения резисторов;
4. Схема электропроводки квартиры;
5. Схемы подключения бытовых выключателей;
6. Проходные выключатели: схемы управления освещением с нескольких мест;
7. Схема управления освещением;
8. Включение люминесцентных ламп;
9. Схема включения диммера;
10. Схемы подключения электросчетчика;
11. Схема подключения однофазного (индукционного) электросчетчика;
12. Схема подключения трехфазного электросчетчика прямого действия;
13. Схема подключения трехфазного электросчетчика через трансформаторы тока;
14. Схема управления электродвигателем с реверсом на основе магнитного пускателя;
15. Схема защиты электродвигателей с помощью реле максимального тока;
16. Схема подключения реле напряжения;
и т.д.
