Комплект учебного оборудования «Электромонтаж и наладка систем управления»
Комплект учебного оборудования «Электромонтаж и наладка систем управления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Комплектность:

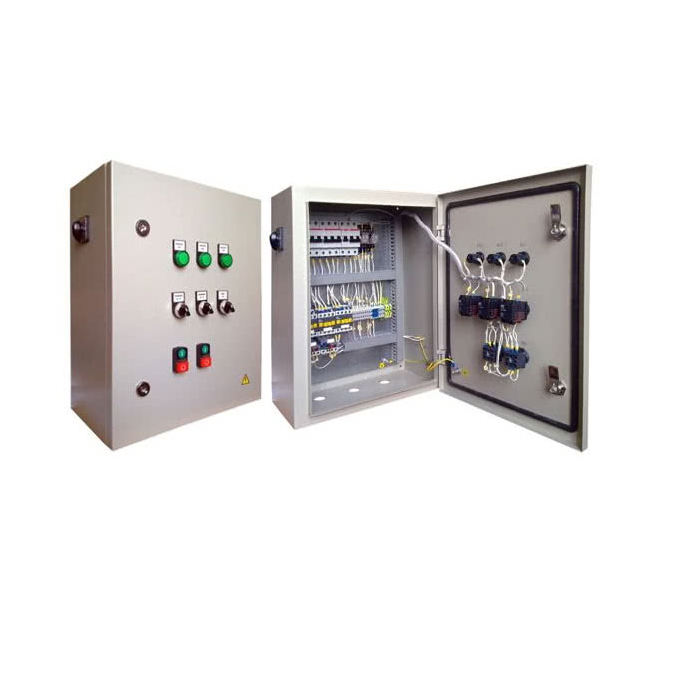

- Электромонтажный шкаф – 1 шт. Корпус металлический. Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной монтажной панелью. Дверцы запираются на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54, имеют на дверце уплотнение из двухкомпонентного герметика и пылевлагонепроницаемый замок.
- Автоматический выключатель (2-х полюсный) – 1шт; Выключатель – компактное устройство, созданное для эксплуатации в жилых и социальных зданиях. Оно защищает групповые и распределительные цепи от перенапряжения, а подключенные к ним приборы разной мощности – от перегорания. В число оборудования, которое оно предохраняет, входят насосы, компрессоры, вентиляторы, осветительные и нагревательные установки и пр.
- Реле промежуточное модульное – 4 шт. Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Три контактных группы, с коммутационной возможностью до 16А каждая. Номинальное напряжение катушки реле 24В AC/DC.
- Контактор с блоком доп. контактов – 10шт. Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов М Э К60947-4-1-2000, ГОСТ Р50030.4.1-2002. Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
- Электромеханическое промежуточное реле – 4 шт. Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
- Пускатель ручной кнопочный с блоком доп. контактов – 3 шт. Пускатели серии ПРК-32 предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя. Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений. Категория применения АС-3. По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.
- Реле пуска «звезда-треугольник» - 1 шт. Предназначено для запуска электродвигателей по схеме "звезда-треугольник" с использованием устанавливаемой выдержки времени при старте в режиме "звезда" и последующем переходе электродвигателя в режим "треугольник" с выдержкой установленного времени между отключением режима "звезда" и включением режима "треугольник".
- Реле задержки включения – 2 шт. Предназначено для включения потребителей в системах промышленной и бытовой автоматики после подачи напряжения питания с установленной выдержкой времени. Широкий диапазон регулировки времени срабатывания от 0,1 сек до 10 дней. Простота настройки без необходимости применения дополнительного оборудования. Широкий диапазон рабочего напряжения. Работа с питанием как постоянным, так и переменным током. Две контактные группы. Простая удобная индикация режимов работы. Элементная база от ведущих мировых производителей. Крепление на стандартную DIN-рейку. Корпус из не поддерживающих горение материалов.
- Реле времени многофункциональное – 1 шт. Предназначено для формирования выдержек времени, циклического включения/выключения электротехнического оборудования. Реле имеет 10 выбираемых различных режимов работы.
- Реле циклическое – 1 шт. Предназначено для циклического включения электротехнического оборудования на время T1 и выключения на время T2.
- Кулачковый переключатель – 1 шт. Переключатели кулачковые позиционные серии ПКП представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.
- Элементы индикации и управления – 27 шт. Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения. Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
- Источник питания – 1 шт. Блок питания является преобразователем напряжения импульсного типа и преобразует входное переменное напряжение 100-240 В в постоянное стабилизированное напряжение 24 или 12 вольт. Блок питания имеют небольшие габариты и содержит защиту от перегрузки и короткого замыкания.
- Дифференциальный автомат 2-пол. Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
