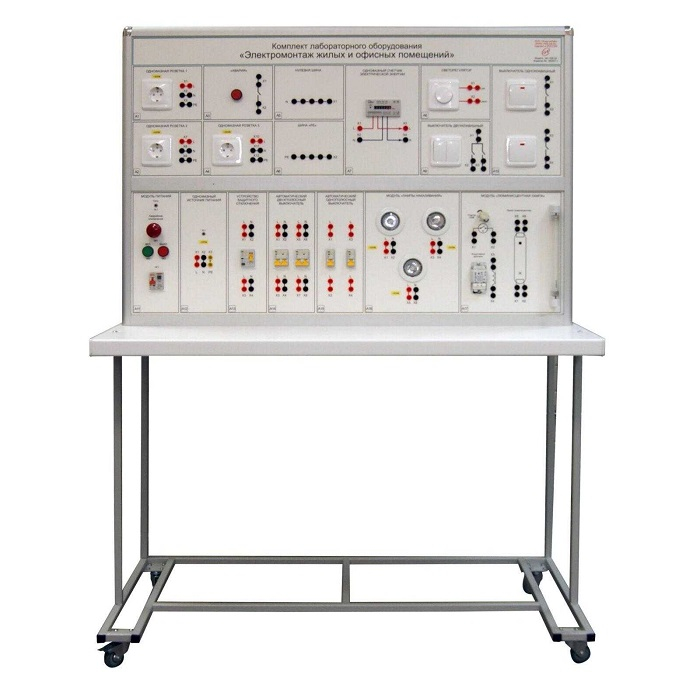

Комплект лабораторного оборудования «Электромонтаж жилых и офисных помещений» выполнен в стендовом исполнении: моноблок расположен на лабораторном столе. Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
В комплект лабораторного оборудования «Электромонтаж жилых и офисных помещений» входит набор наглядных 3D моделей, выполненных из разноцветного ABC пластика. Набор 3D моделей представляет собой комплект натурных моделей основных электротехнических элементов, используемых при монтаже жилых и офисных помещений; набор позволяет ознакомиться с особенностями конструкции, структурой и принципами работы.
Лабораторные работы:
Сборка и проверка цепей электрических распределительных щитов жилых и офисных помещений.
Цепи распределительного щита квартиры с двухпроводной электрической сетью и устройством защитного отключения.
Цепи распределительного щита типовой квартиры с системой заземления TN-C-S.
Цепи распределительного щита квартиры повышенной комфортности с системой заземления TN-C-S.
Цепи распределительного щита офиса с системой заземления TN-C-S.
Сборка и проверка цепей электрического освещения.
Цепи включения ламп накаливания.
Цепи включения люминесцентных ламп.
Цепи управления освещением.
Сборка и проверка групповых электрических сетей жилых и офисных помещений.
Групповая двухпроводная с устройством защитного отключения электрическая сеть освещения и розеток комнаты в квартире.
Групповая электрическая сеть освещения прихожей, ванной и туалетной комнат, электрического звонка в типовой квартире с системой заземления TN-C-S.
Групповая электрическая сеть розеток прихожей и кухни в типовой квартире с системой заземления TN-C-S.
Групповая электрическая сеть освещения и розеток ванной и туалетной комнат в квартире повышенной комфортности с системой заземления TN-C-S.
Групповая электрическая сеть освещения и розеток офиса с системой заземления TN-C-S.
Комплект поставки:
Комплект 3D моделей
3D модель энергосберегающей лампы
3D модель автоматического выключателя
3D модель лампы накаливания
Лабораторный стол
Моноблок «Электромонтаж жилых и офисных помещений»
Модуль питания
Однофазный источник питания
Однофазный счетчик электрической энергии
Устройство защитного отключения
Автоматический двухполюсный выключатель – 2 шт.
Автоматический однополюсный выключатель – 2 шт.
Однофазная розетка – 3 шт.
Выключатель одноклавишный – 2 шт.
Выключатель двухклавишный
Светорегулятор
Модуль «Авария»
Модуль «Лампы накаливания»
Модуль «Люминесцентная лампа»
Нулевая шина
Шина PE
Комплект соединительных проводов и сетевых шнуров
Паспорт
Мультимедийная методика
Техническое описание оборудование
Руководство по выполнению базовых экспериментов.
Технические характеристики:
Потребляемая мощность, В·А 300
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм длина (по фронту) 1200 ширина (ортогонально фронту) 300 высота 800
Масса, кг 40
Количество человек, которое одновременно и активно может работать на комплекте 2
