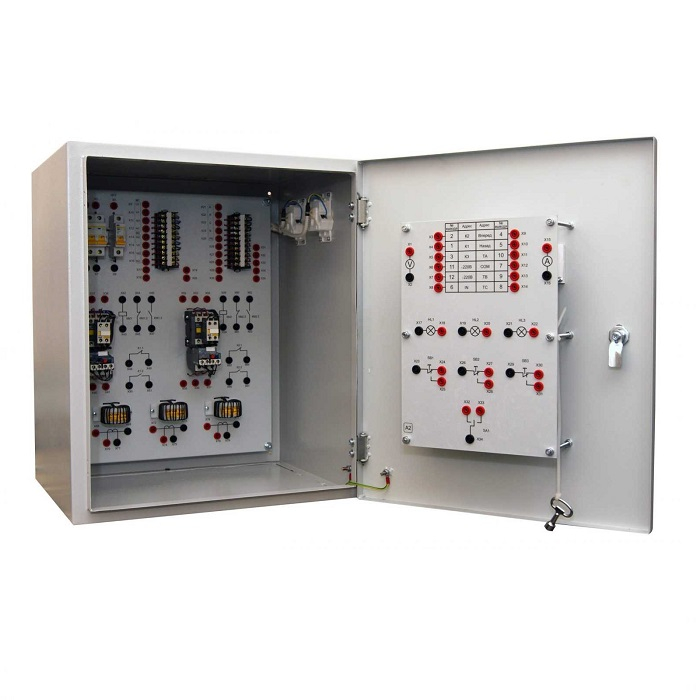

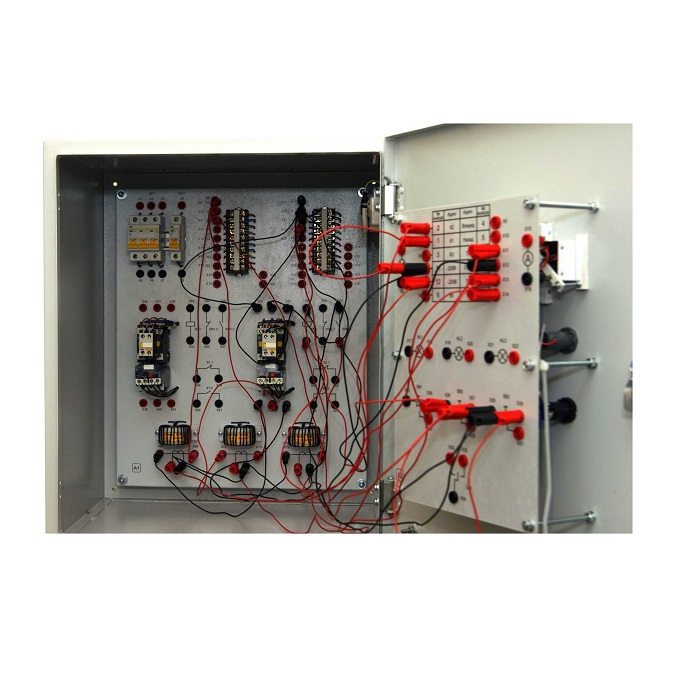

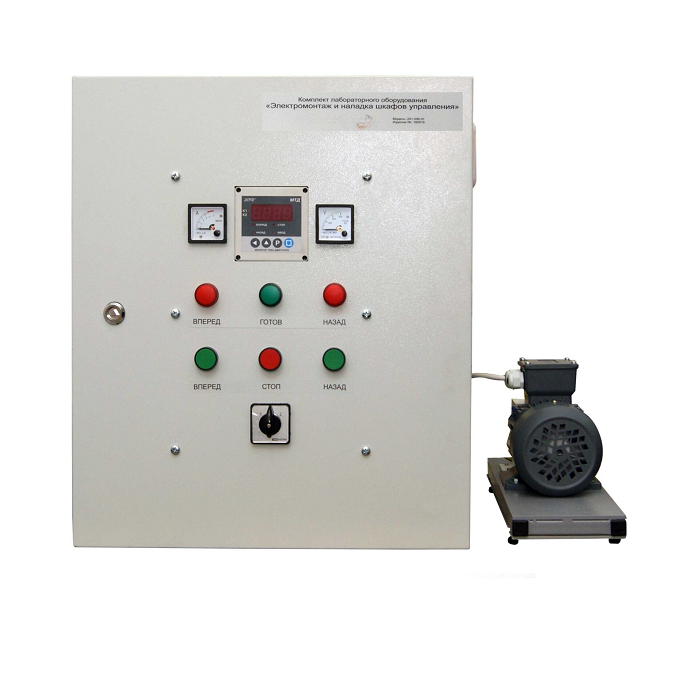

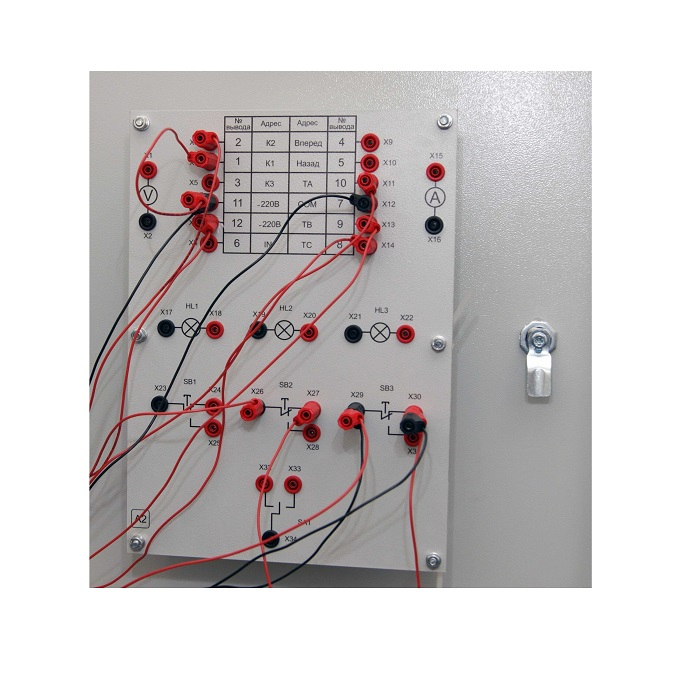

Комплект лабораторного оборудования «Электромонтаж и наладка шкафов управления»

Комплект лабораторного оборудования «Электромонтаж и наладка шкафов управления» (настольное исполнение, ручная версия) предназначен для проведения лабораторно-практических занятий в образовательных учреждениях и допускает работу на нем при температурах в диапазоне от +10 до +35°С и относительной влажности воздуха до 80% при +25°С.

Для обеспечения электробезопасности двигатель снабжен гнездами защитного заземления. Для защиты пользователя от движущихся частей двигателя вал последнего закрыт кожухом.

Лабораторные работы:

1. Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью кнопочного поста.
2. Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью коммутационного переключателя.
3. Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью микропроцессорного монитора тока.
4. Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью кнопочного поста и микропроцессорного монитора тока.
5. Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью кнопочного поста.
6. Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью коммутационного переключателя.
7. Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью микропроцессорного монитора тока.
8. Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью кнопочного поста и микропроцессорного монитора тока.
