Учебный стенд «Исследование параметров работы насосов»

Стенд «Исследование параметров работы насосов» предназначен для проведения лабораторных работ в средних и высших учебных заведениях для студентов, обучающихся по направлению «Строительство». Выполнен согласно ТУ 32.99.53–001–09519063 – 2019 и имеет соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.

Стенд предназначен для проведения лабораторно-практических занятий в высших и средних учебных заведениях. Позволяет преподавателям и студентам технических специальностей проводить лабораторные работы.

Стенд позволяет исследовать рабочие и кавитационные характеристики насоса, исследовать работу насосов при параллельном и последовательном их соединении, исследовать потери давления на системе трубопроводов и кранов.

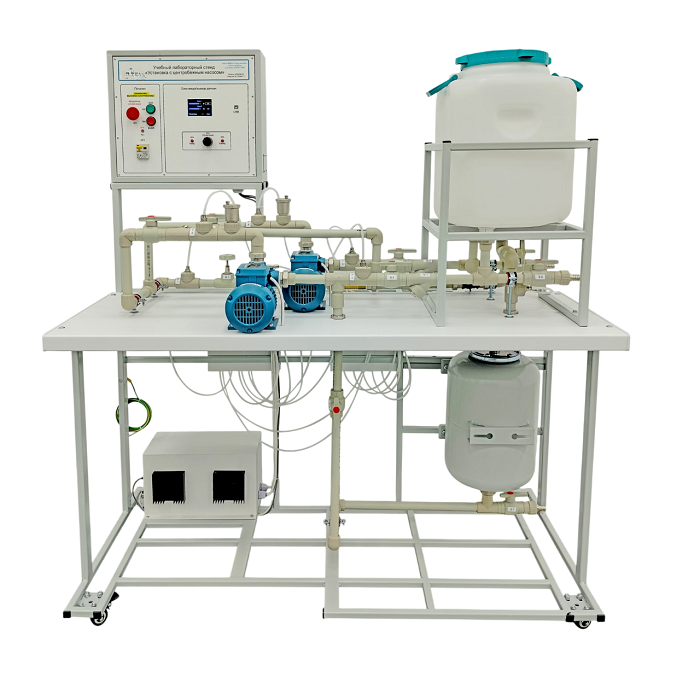

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и гидравлическая система.

В системе располагается технологический бак, позволяющий производить лабораторные работы не подключая стенд к сети водоснабжения и канализации лаборатории. В системе располагаются два центробежных насоса. Система трубопроводов и задвижек позволяет подключать из как последовательно, так и параллельно.

В нижней части стенда располагается дополнительный бак, предназначенный для изучения кавитационного режима.

Для изучения потерь давления на различных видах соединения имеется трубопровод с резьбовым, спаянным и стыковым соединением, а также регулируемая заслонка.

В разных точках гидравлической системы расположены датчики дифференциального и избыточного давления, а так же датчик расхода. Все результаты измерений отображаются на ЖК-дисплее.

Блок управления выполнен из металлического профиля с корпусом из пластика, серого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

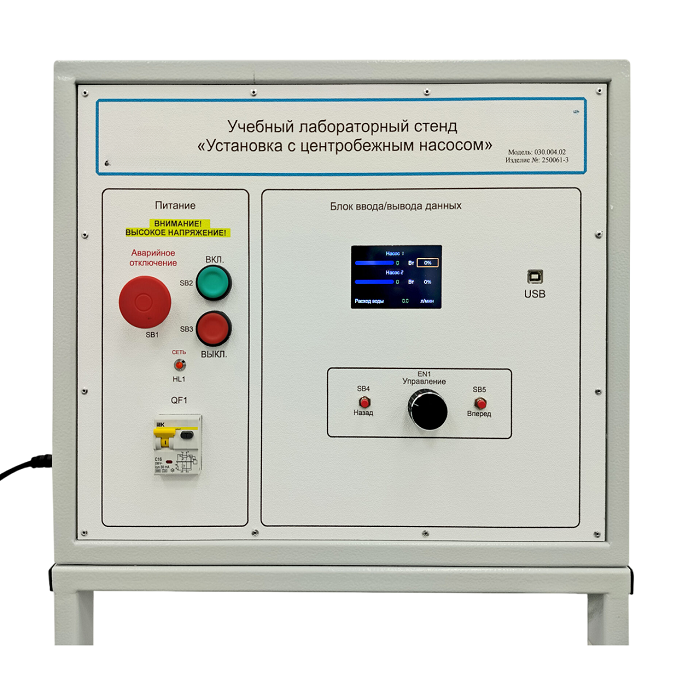

Блок управления оборудованием стенда включает в себя:

1. Модуль электропитания:
   • автоматический выключатель - для подачи питания стенда;
   • индикатор - для индикации наличия напряжения;
   • кнопка «ВКЛ.» – для подачи питания на блок управления;
   • кнопка «ВЫКЛ.» – для отключения питания блока управления;
   • кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.

2. Блок ввода/вывода данных:
   • ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
   • кнопка «Режим» – для переключения между пунктами активного экрана;
   • кнопка «Выбор» – для переключения активных экранов;
   • кнопка «Калибровка» - для калибровки показаний датчиков после включения;
   • энкодер «Управление» для переключения режима выбранного органа управления;
   • разъем USB – для подключения персонального компьютера.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.

Лабораторные работы:

1. Исследование рабочих характеристик насоса.
2. Исследование кавитационных характеристик насоса.
3. Исследование характеристик двух параллельно соединенных насосов.
4. Исследование характеристики последовательно соединенных насосов.
5. Исследование потерь давления на системе трубопроводов и кранов при различных видах соединения.
