Учебный лабораторный комплекс «Гидроэнергетика - турбина Пелтона-генератор»

Комплекс предназначен для изучения процесса преобразования энергии воды в электрическую энергию. Обеспечивает проведение лабораторных работ группой из 2-3 человек.

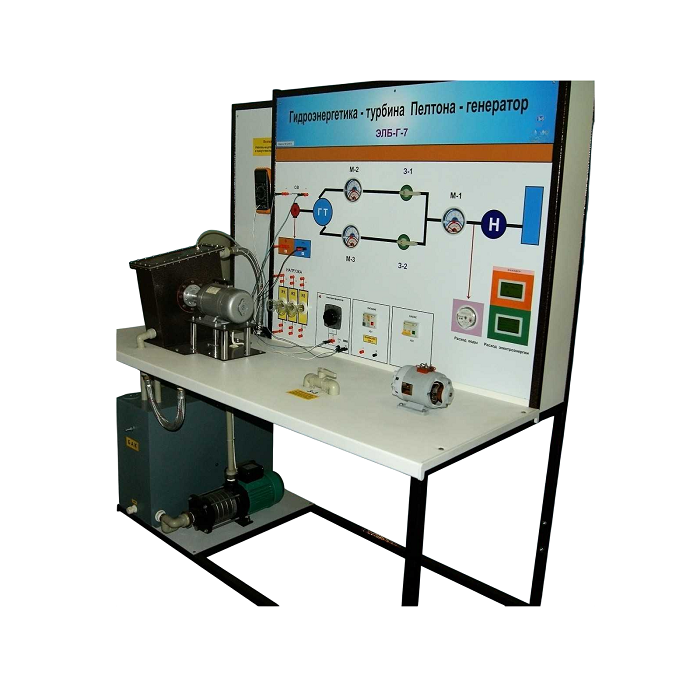

Выполнен в виде настольной конструкции, состоящей из основания, на котором размещены бак водяной, насосный агрегат подачи воды в систему турбина Пелтона-генератор, панели управления и измерения, кальной стойки, выполненной из металла с порошковым покрытием. Модуль создания нагрузки на генератор предусматривает различные схемы соединения нагрузки: параллельное, последовательное и смешанное. На панели управления турбиной установлены приборы, показывающие расход потока воды, поступающий в турбину и напор потока на входе в турбину.

Лабораторные работы:

1. Изучение конструкции турбины Пелтона
2. Изучение конструкции генератора
3. Испытание системы турбина Пелтона – генератор – нагрузка
4. Исследование характеристик системы турбина Пелтона – генератор – нагрузка при работе с одним сопловым аппаратом и двумя
5. Изучение способов коммутации нагрузки и исследование процесса изменения потребляемой мощности при различных схемах включения нагрузки
6. Изучение способов включения генераторов

Технические характеристики:

• Максимальная мощность комплекса 1,5 кВт.
• Напряжение питания - 220 В, 50Гц переменного тока.
• Напряжение на выходе генераторов 24 В.
• Габаритные размеры, (длина х глубина х высота), мм - 1700х1000х1900
• Емкость бака для хранения воды и питания системы не более 80 л.
