Набор резисторов на панели

1. Назначение

Набор предназначен для использования в общеобразовательных учреждениях на уроках физики, для демонстрации устройства и действия штепсельного магазина резисторов. Набор резисторов может служить эталоном в ряде демонстрационных установок, при изучении законов электрического тока.

2. Комплектность

1. Набор резисторов на панели -1шт.

2. Паспорт -1шт.

3. Упаковочная коробка -1шт.

3. Характеристики изделия

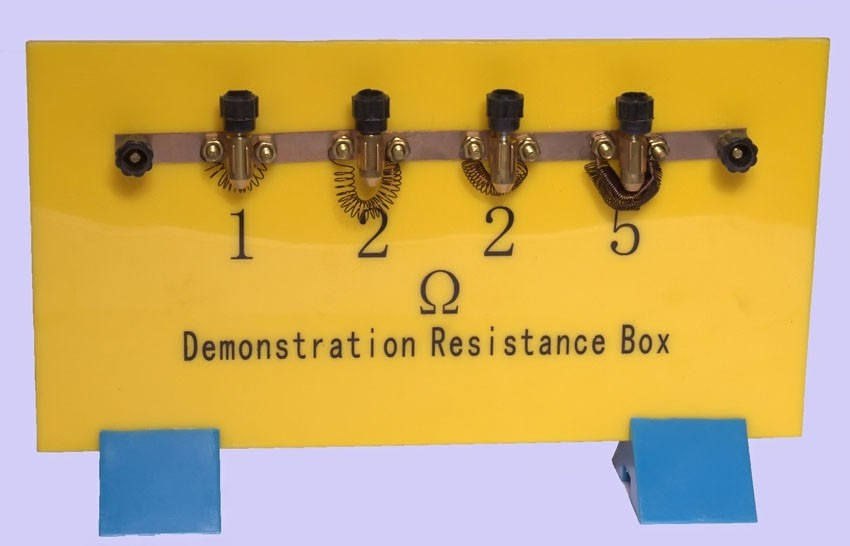

 Прибор смонтирован на вертикальной панели. Вдоль верхнего края панели укреплены пять латунных скоб, изолированных друг от друга и соединяемых латунными штепселями с головками из пластмассы. На крайних скобах установлены два зажима для включения магазина в цепь. К каждым двум соседним скобам присоединены концы проволочных сопротивлений в виде спиралей из константановой проволоки. Сопротивления спиралей обозначены цифрами на панели. Сопротивление спиралей – 1, 2, 2 и 5 Ом с допуском 3%. Допустимый ток в спиралях 1 и 2 Ом -2А, в спирали 5 Ом – 1А.
