Лабораторный стенд "МАКРОШИЛД- MS1-16"
Стенд предназначен для изучения основ электроники и программирования.
Конструктивно стенд состоит из следующих компонентов:

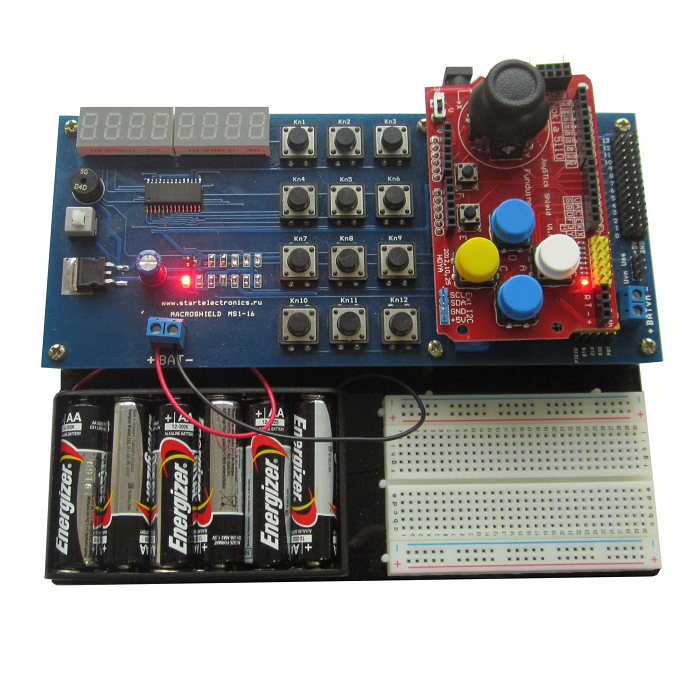

1.Плата МАКРОШИЛД
2.Плата ARDUINO UNO
3.Макетное поле
4.Батарейный отсек на 6 батареек типа АА
5.Основание стенда
6.Набор датчиков, электронных компонентов и соединительных проводников
Плата МАКРОШИЛД
На плате размещены следующие компоненты.
1.Стабилизатор питания 5 Вольт. Стабилизатор предназначен для формирования стабилизованного напряжения 5В, питающего все цепи стенда.
2. Модуль клавиатуры и светодиодного дисплея предназначен для отработки методов и способов программирования микроконтроллера для управления дисплеем и клавиатурой.
3. Разьемы и гнезда для установки платы Arduino UNO и различных совместимых шильдов.
4. Штыревые контакты для подключения датчиков, исполнительных механизмов к пинам микроконтроллера.
Плата ARDUINO UNO R3 устанавливается с нижней стороны Макрошилда на штыревые контакты. В верхней части платы Макрошилда установлены гнезда, соответствующие гнездам платы Arduino Uno. Гнезда предназначены дляустановки совместимых с Arduino Uno шильдов.
Макетное поле на 400 контактных точек для установки разлиных датчиков, сборки несложных электронных схем.
Батарейный отсек на 6 батареек типа АА питание стенда обеспечивает работу собранных электрических схем при отключении стенда от компьютера
Набор датчиков, электронных компонентов и соединительных проводов. Датчики и компоненты необходимы для сборки электрических схем и отработки методов программирования микроконтроллера.
