Цифровая лаборатория "Электричество"

Запись в реестре российского ПО №11566.

​Цифровая лаборатория «Электричество» представляет собой комплекс демонстрационного учебного оборудования и согласованных с ним цифровых измерительных приборов (датчиков) с независимой светодиодной индикацией измеряемых величин, благодаря которой возможно проводить работы как без компьютера, так и с любым персональным компьютером.

Сопровождается пособием «Демонстрационные опыты с цифровыми лабораториями. Физика. Химия» (авторы: Е.Ю. Косарева, Л.Е. Богданова – 76 страниц – печать офсетная, обложка полноцветная).

Цифровая лаборатория «Электричество» относится к предметной области «Естественные науки» и предназначена для проведения 31 демонстрации по электродинамике на уроках физики и естествознания, а также может быть использована в проектной деятельности учащихся.

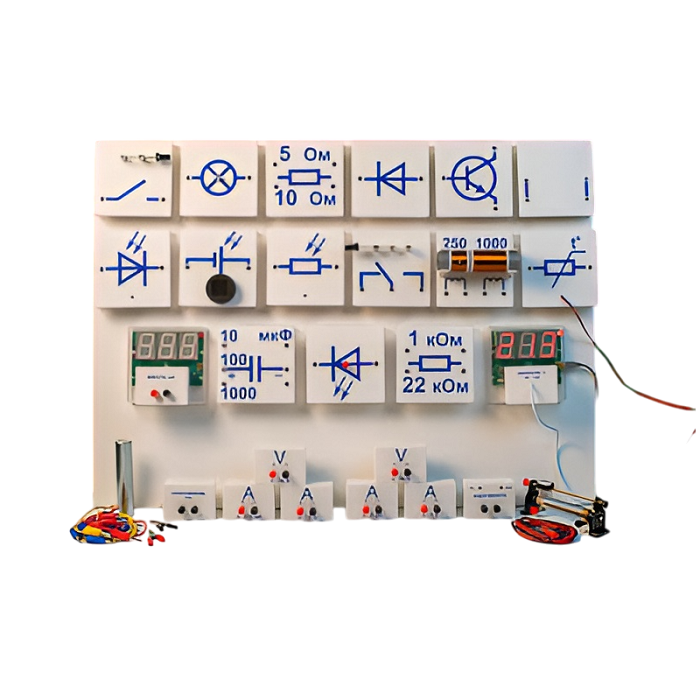

Комплектность:

• модуль резистора 5 и 10 Ом, 5 Вт – 1 шт.,
• модуль резисторов 1 и 22 кОм, 0,25 Вт – 1 шт.,
• модуль резистора переменного 10 Ом – 1 шт.,
• модуль лампы накаливания 3,5 В, 0,15 мА – 1 шт.,
• модуль катушек 250 и 1000 витков – 1 шт.,
• модуль терморезистора – 1 шт.,
• модуль солнечного элемента питания – 1 шт.,
• модуль фоторезистора – 1 шт.,
• модуль диода – 1 шт.,
• модуль светодиода – 1 шт.,
• модуль фотодиода – 1 шт.,
• модуль транзистора – 1 шт.,
• модуль для подключения источника тока – 1 шт.,

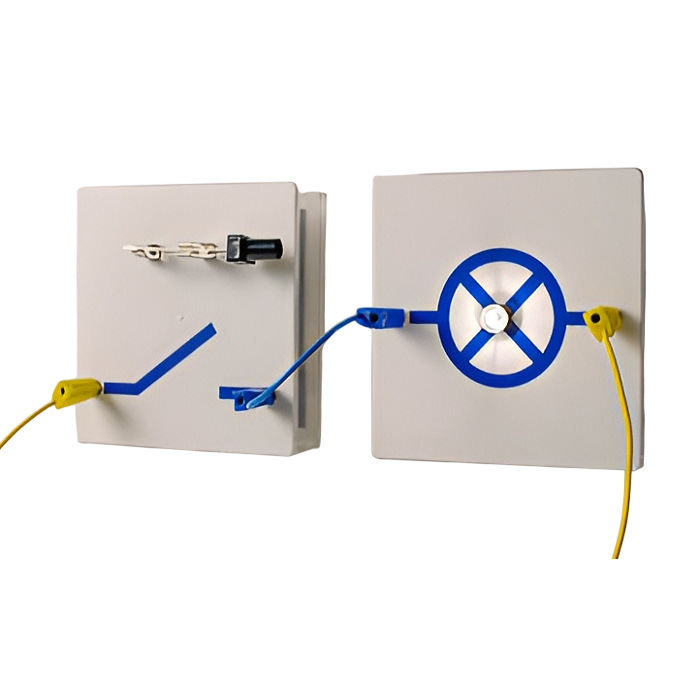

• модуль рычажного выключателя – 1 шт.,
• модуль переключателя на два положения – 1 шт.,
• датчик «Температура» с возможностью независимой индикации – 1 шт.,
• датчик «Сопротивление» с возможностью независимой индикации – 1 шт.,
• датчик «Индуктивность» с возможностью независимой индикации – 1 шт.,
• датчик «Емкость» с возможностью независимой индикации – 1 шт.,
• датчик постоянного тока «± 2 мА» с возможностью независимой индикации –1 шт.,
• датчик переменного тока «≈ 1 А» с возможностью независимой индикации – 1 шт.,
• датчик постоянного тока «± 10 А» с возможностью независимой индикации –1 шт.,
• датчик постоянного тока «± 200 мА» с возможностью независимой индикации – 1 шт.,
• датчик переменного напряжения «≈ 30 В» с возможностью независимой индикации – 1 шт.,
• датчик постоянного напряжения «± 30 В» с возможностью независимой индикации – 1 шт.,
• модуль измерительного блока датчиков с независимой светодиодной индикацией – 2 шт.,
• USB-изолятор – 1 шт.,
• адаптер для включения в сеть (220 В, 50 Гц) – 2 шт.,
• провод с USB-разъемом – 2 шт.,
• компьютерный диск – 1 шт.,
• металлический цилиндр – 1 шт.,
• медная проволока (Ø = 0,14 мм L = 1,0 м) – 1 шт.,
• комплект соединительных проводов – 1 шт.,
• провод для подключения источника питания (L = 1,5 м) – 1 шт.,
• зажимы типа «крокодил» – 2 шт.,
• учебное пособие «Демонстрационные опыты с цифровыми лабораториями. Физика. Химия» (76 страниц – печать офсетная, обложка полноцветная) - 1 шт., руководство по эксплуатации – 1 шт.

Каждый модуль оснащен магнитами, что позволяет монтировать экспериментальные установки на поверхности магнитной доски.

Характеристики датчиков:

• Напряжение питания через адаптер (220 В, 50 Гц): 5 В
• Потребляемый ток: не более 0,1 А
• Высота цифр светодиодной индикации не менее 38 мм
• Рабочий диапазон температур измерительного блока: -20…+85 °С
• Рабочий диапазон частот датчиков переменного тока: 1…5000 Гц
